1. Silnik
- 7 -
Linia fazy A głównego przewodu wyjściowego silnika jest niebieska, linia fazy B jest
zielona, a linia fazy C jest żółta; Biegun dodatni zasilania w linii sygnałowej czujnika
położenia (Halla) jest czerwony, a biegun ujemny jest czarny; Linia sygnałowa
czujnika fazy A jest niebieska, linia sygnałowa czujnika fazy B jest zielona, a linia
sygnałowa czujnika fazy C jest żółta. Kolory po obu stronach linii silnika są takie
same, a okablowanie silnika pokazano na rysunku 2.
Rysunek 2 Okablowanie silnika

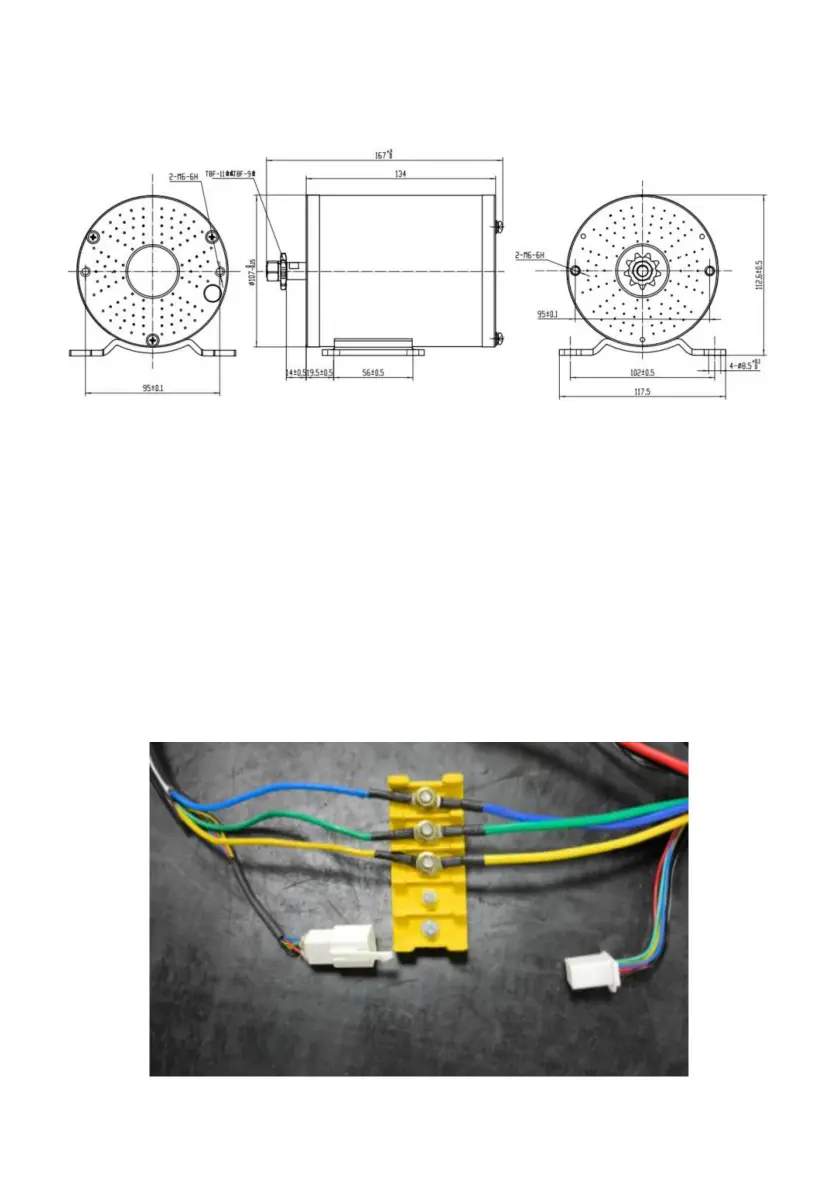

Rysunek 1 Wymiary silnika i wymiary montażowe
Wymiary i wymiary montażowe silnika pokazano na rysunku 1.
Zainstalować
Wymiary całkowite i wymiary montażowe
Machine Translated by Google
