Je bekijkt pagina 26 van 144

1.Moteur

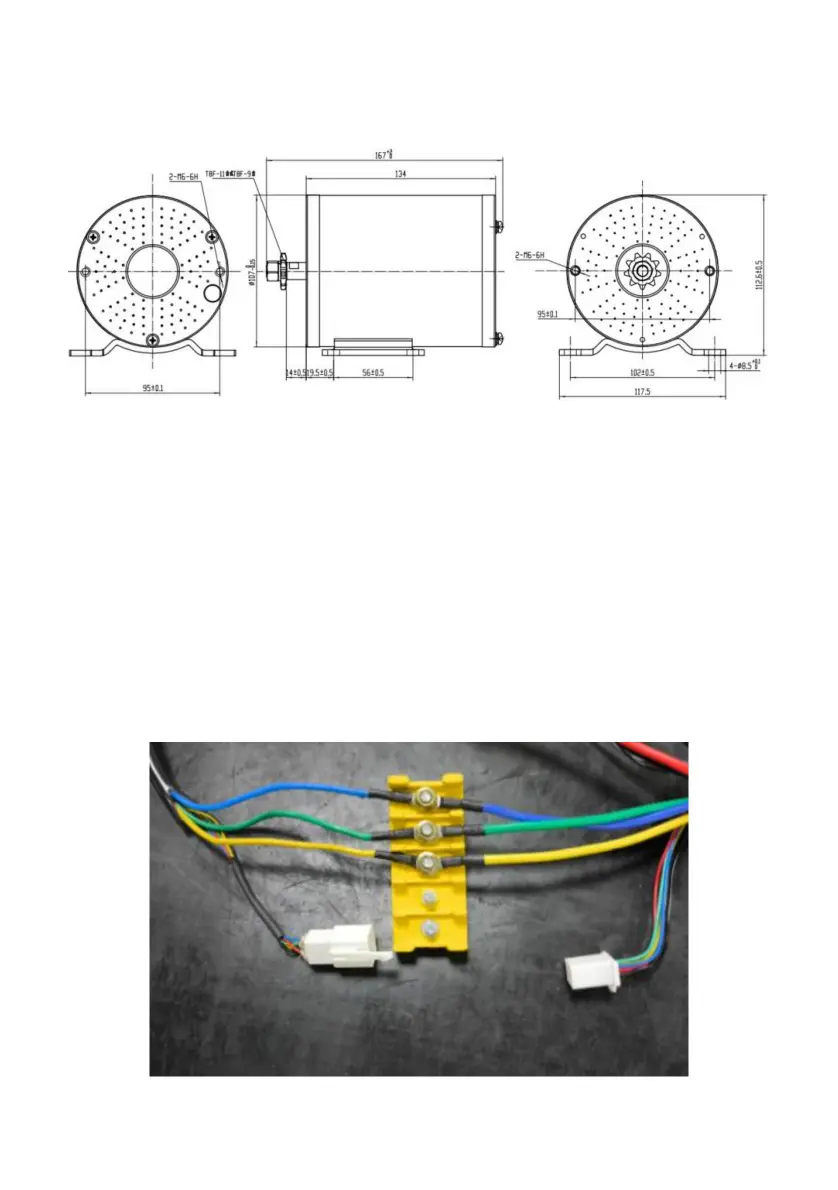

Figure1Dimensionsdumoteuretdimensionsdemontage

Figure2Câblagedumoteur

LalignedephaseAdelaligneprincipaledesortiedumoteurestbleue,lalignedephaseBestverte

etlalignedephaseCestjaune;lepôlepositifdel'alimentationdanslalignedesignalducapteur

deposition(Hall)estrougeetlepôlenégatifestnoir;lalignedesignalducapteurde

phaseAestbleue,lalignedesignalducapteurdephaseBestverteetlalignedesignalducapteur

dephaseCestjaune.Lescouleursdesdeuxcôtésdelalignedumoteursontlesmêmesetle

câblagedumoteurestillustréàlaFigure2.

Lesdimensionsetlesdimensionsdemontagedumoteursontindiquéesdanslafigure1.

Dimensionshorstoutetdimensionsdemontage

Installer

7
