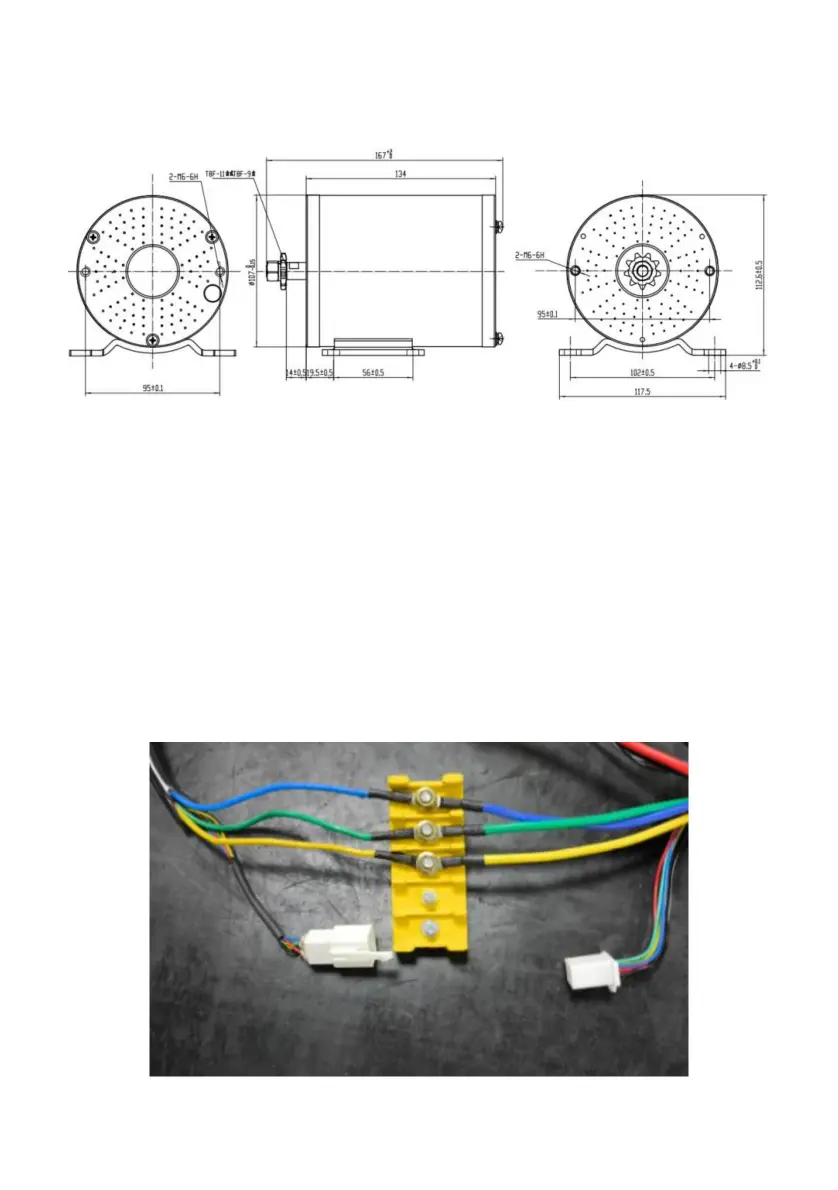

Figur 1 Motormått och monteringsmått
Figur 2 Motorkabeldragning
A-faslinjen på motorns utgående huvudledning är blå, B-faslinjen är grön och C-
faslinjen är gul; Den positiva polen på strömförsörjningen i signalledningen för
positionssensorn (Hall) är röd, och den negativa polen är svart; A-fassensorns
signallinje är blå, B-fassensorns signallinje är grön och C-fassensorns signallinje är
gul. Färgerna på båda sidor av motorlinjen är desamma och motorkabeln visas i figur
2.
Motorns dimensioner och monteringsmått visas i figur 1.
- 7 -
1. Motor
Installera
Övergripande mått och monteringsmått
