1. Motor
De A-fase lijn van de motor lead out hoofdlijn is blauw, de B-fase lijn is groen en de C-
fase lijn is geel; De positieve pool van de voeding in de signaallijn van de positiesensor
(Hall) is rood en de negatieve pool is zwart; De A-fase sensor signaallijn is
blauw, de B-fase sensor signaallijn is groen en de C-fase sensor signaallijn is geel. De
kleuren aan beide zijden van de motorlijn zijn hetzelfde en de motorbedrading wordt
weergegeven in Afbeelding 2.

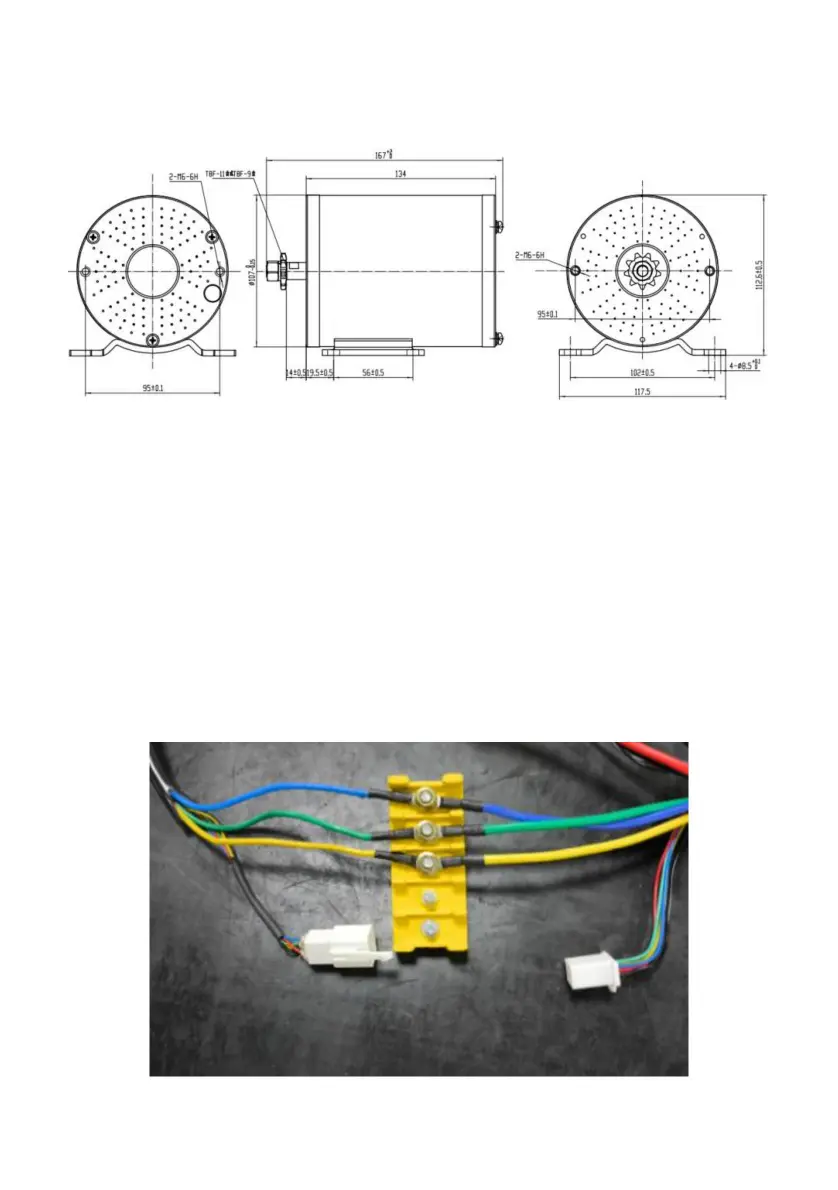

Figuur 2 Motorbedrading
Figuur 1 Motorafmetingen en montagematen
De afmetingen en montagematen van de motor worden weergegeven in Figuur 1.
Totale afmetingen en montagematen
Installeren
- 7 -
