Istnieją następujące typy okablowania zamka elektrycznego w drzwiach, okablowanie zamka elektrycznego w drzwiach
pokazano na rysunku 12.
1. przełącznik
dwubiegunowy steruje drzwiami elektrycznymi
wtyczka i czerwona wtyczka
połączenie
Pomarańczowy: VCC
2. Elektryczny zamek do drzwi biały
Elektryczny zamek drzwi: 1. Czerwony: p+
Elektryczny zamek drzwi musi być normalnie otwarty, w przeciwnym razie czerwona i pomarańczowa linia muszą być
połączone poprzez zwarcie.
4.4 Elektryczny zamek drzwi

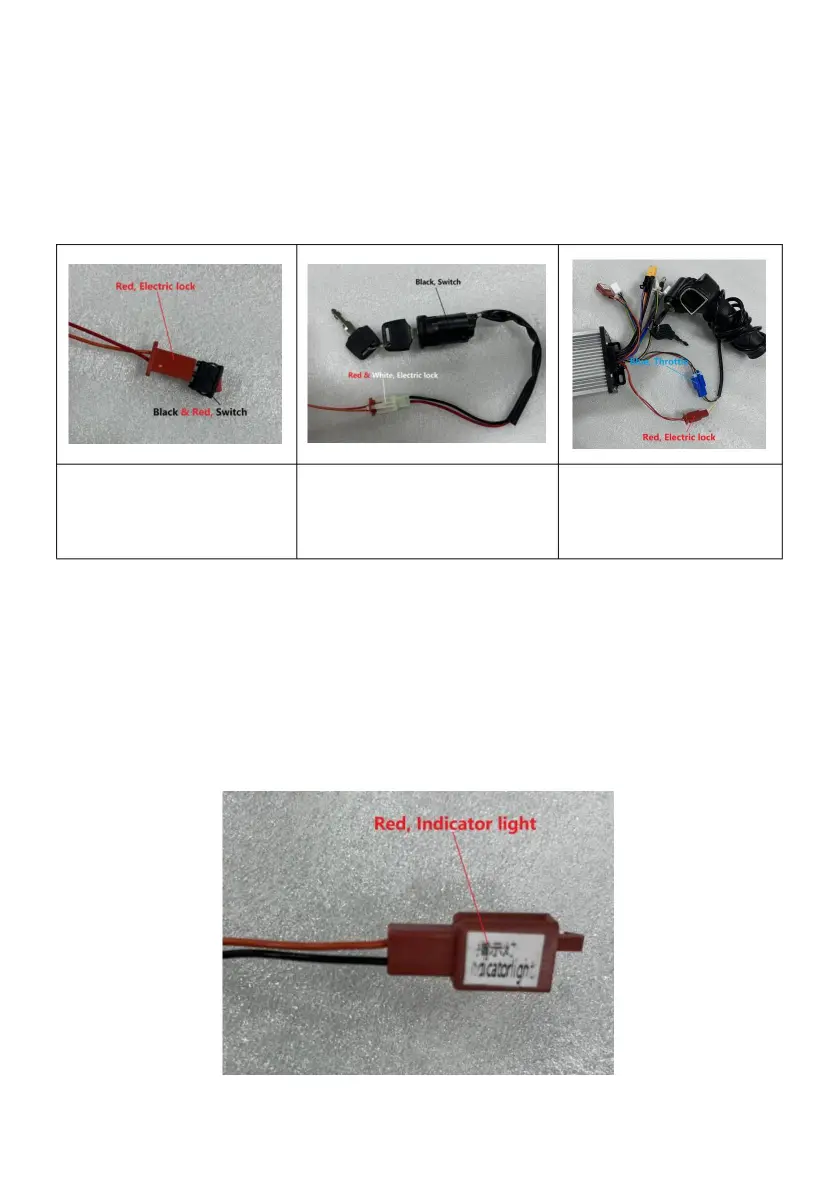

Rysunek 12 Podłączenie zamka elektrycznego drzwi
klamka zamka
zamek
3. Z drzwiami elektrycznymi
4.5 Kontrolki Kontrolka:
Podłączona do wyświetlacza poziomu naładowania akumulatora, może być używana jako wyjście napięcia DC48V do DC48V
w celu emitowania światła. Zaciski dodatnie i ujemne nie mogą być zamienione. Pomarańczowy to 48V+, a czarny to 48V-.
Okablowanie kontrolki pokazano na rysunku 13.
Rysunek 13 Podłączenie lampek kontrolnych - 13 -
