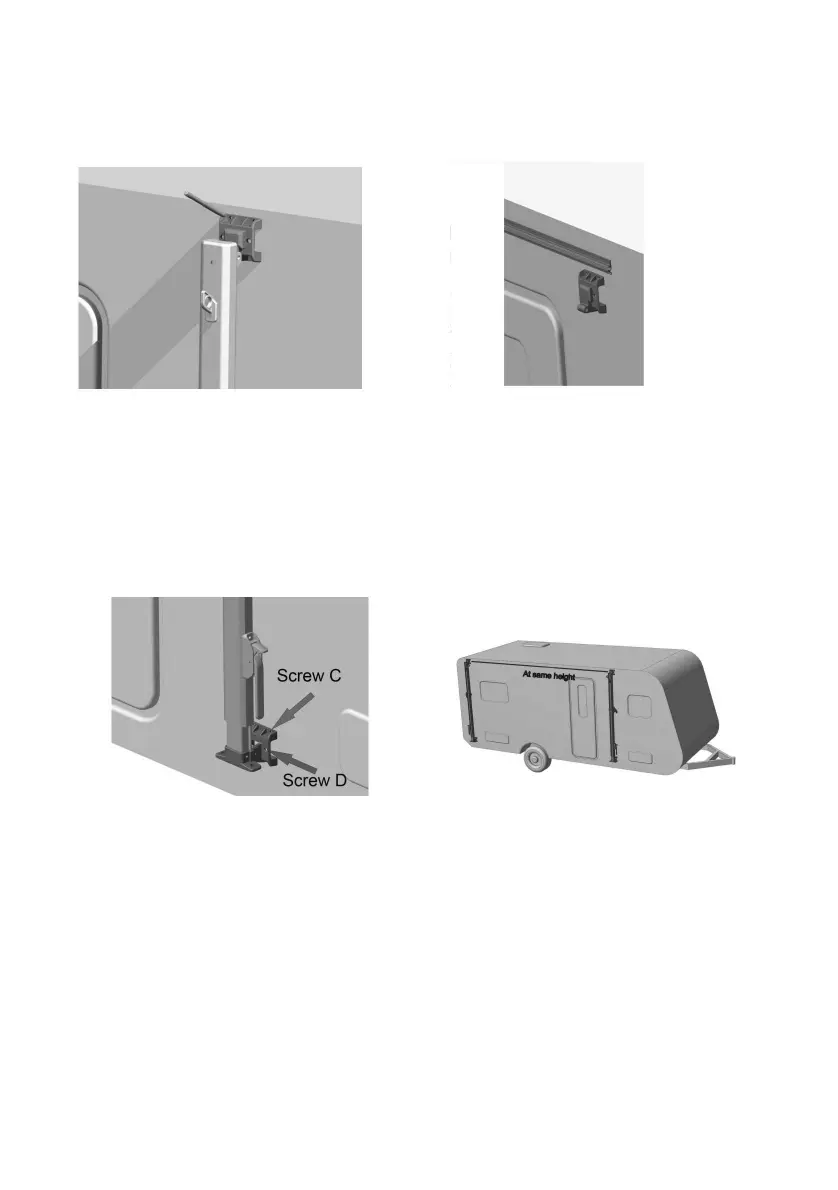

FigureC8 FigureC9

FigureC7FigureC6

3.4Retirezlestubesderaccordementauxdeuxextrémitésdutubed'enroulementcentral

jusqu'àlapositionlimiterouge,assemblezlestubesd'enroulementgaucheetdroit

etfixezlesaveclavisAauniveaudelaconnexion.(FigureC10,FigureC11)

3.3Retirezlessupportsinférieursdesbras,placezlesenpositiond'installationinférieureavec

desplaquesenaluminium,fixezlesaveclavisCetlavisD(FigureC8),puisassemblezlebras

ausupport,fixezégalementlessupportssupérieursaveclavisCetlavisD.Assurezvousque

lesdeuxbrassontàlamêmehauteur.(FigureC9)

3.2Prenezlebrasdesupport,utilisezlepourmarquerlapositiondutrouàunendroitapproprié

àl'extérieurduvéhicule(FigureC6)etpercezuntroud'installationdeΦ5surlacarrosserie

duvéhicule(FigureC7).

7
