Zum Einstellen der Werkstückdicke und Hebel (C) zum schnellen
Einspannen und Lösen von Werkstücken.

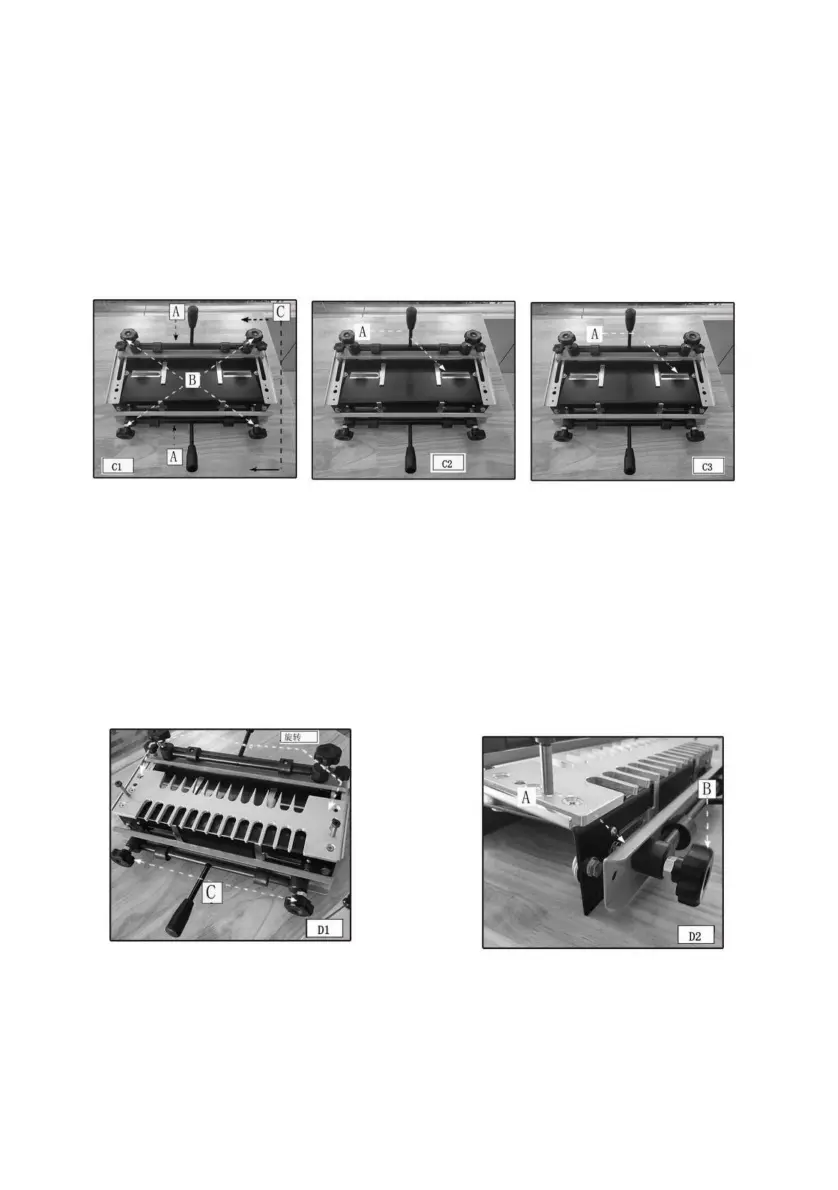

Die Vorrichtungen der Serie 28104 sind mit zwei Klemmen mit Exzenter
(A) Abb. C1 und Knöpfen (B) ausgestattet.
- 11 -
C3.
HINWEIS: Verwenden Sie ein Abfallbrett (A) Abb. C2, um eine Fehlausrichtung (A) Abb. zu vermeiden.
Sie können die Schablonen in zwei Positionen auf der/den Vorrichtung(en) montieren, was die Herstellung
mehrerer Verbindungsarten mit jeder Schablone ermöglicht. Um eine Schablone umzudrehen, lösen Sie
die Schablonenknöpfe (C) Abb. D1, entfernen Sie die Schablone (B) von der Basis, drehen Sie sie
horizontal um 180 Grad, setzen Sie sie wieder auf die Basis und ziehen Sie die Schablonenknöpfe fest.
MONTAGE DER SCHABLONEN
KLEMMEN
