Étape6Alignezlalignedumodèle«àmoitiéaveugle»

(A)Fig.R5aveclaligneforméeàl'endroit

oùlaplanchedeferraille(B)etlaplanche

verticale(C)serencontrent.

Étape7Montezlamècheàqueued'arondeetleguidedegabaritsurlatoupieetréglezlaprofondeurde

lamècheàl'aideduguidedeprofondeurdemèche«semiaveugle»(Fig.R6).

Étape5Repositionnezlaplanchedeferraille(C)de

manièreàcequ'elleaffleureleguide

décaléetlebordarrièredelaplanche

verticale.

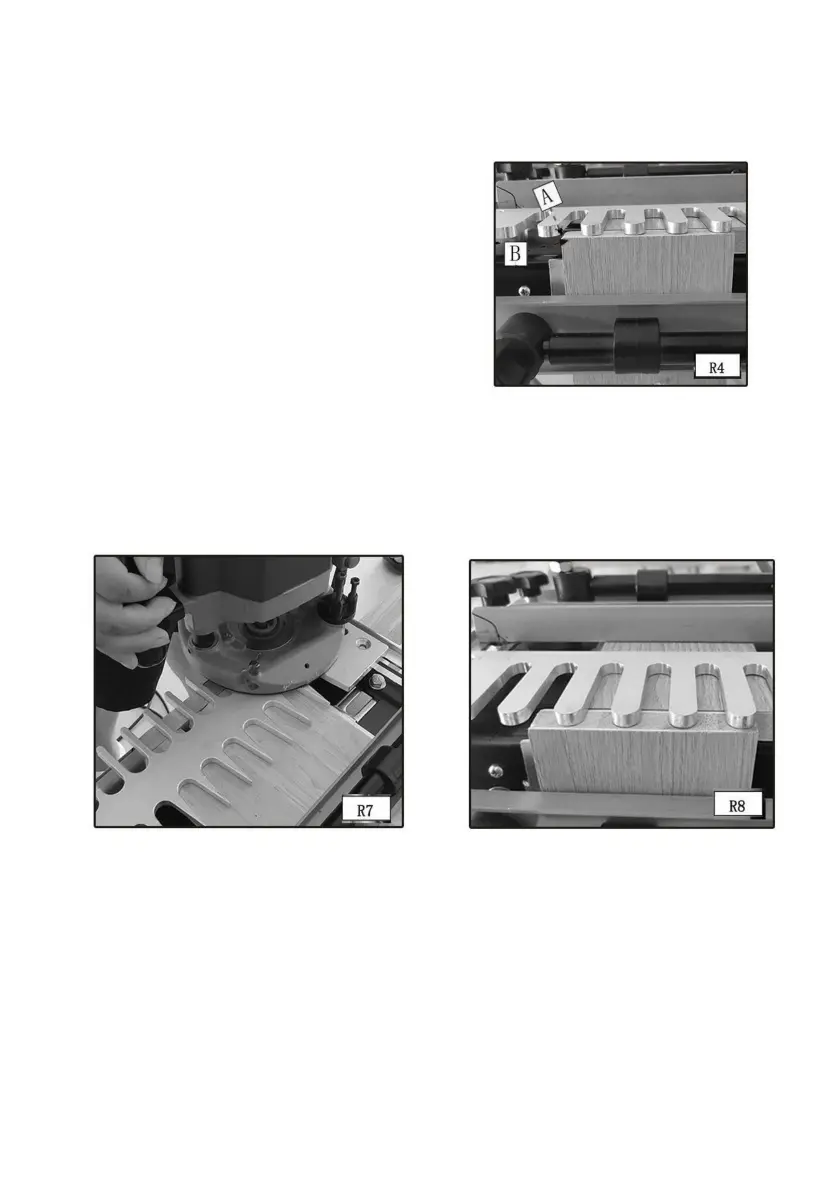

Étape4Réalisezuneentretoiseégaleàlalargeurdelafeuillure.Placezl'entretoise(A)fig.R4contrele

bordgauchedupanneauarrière,déplacezleguidedécalégauche(B)aurasdel'entretoiseetfixezleguide

décalé.

Étape8Effectuezunecoupeascendantededroiteàgauchesurlebordextérieurdelaplanchearrière

pourréduirel'arrachement(Fig.R7).

Étape9Fraisezl'entréeetlasortiedesdoigtsdugabaritdegaucheàdroite(Fig.R8).Retirezlesplanches.
