Rev. 1/23/2018 WTJ-2, MANUAL
Copyright 2018 Vestil Manufacturing Corp. Page 5 of 12

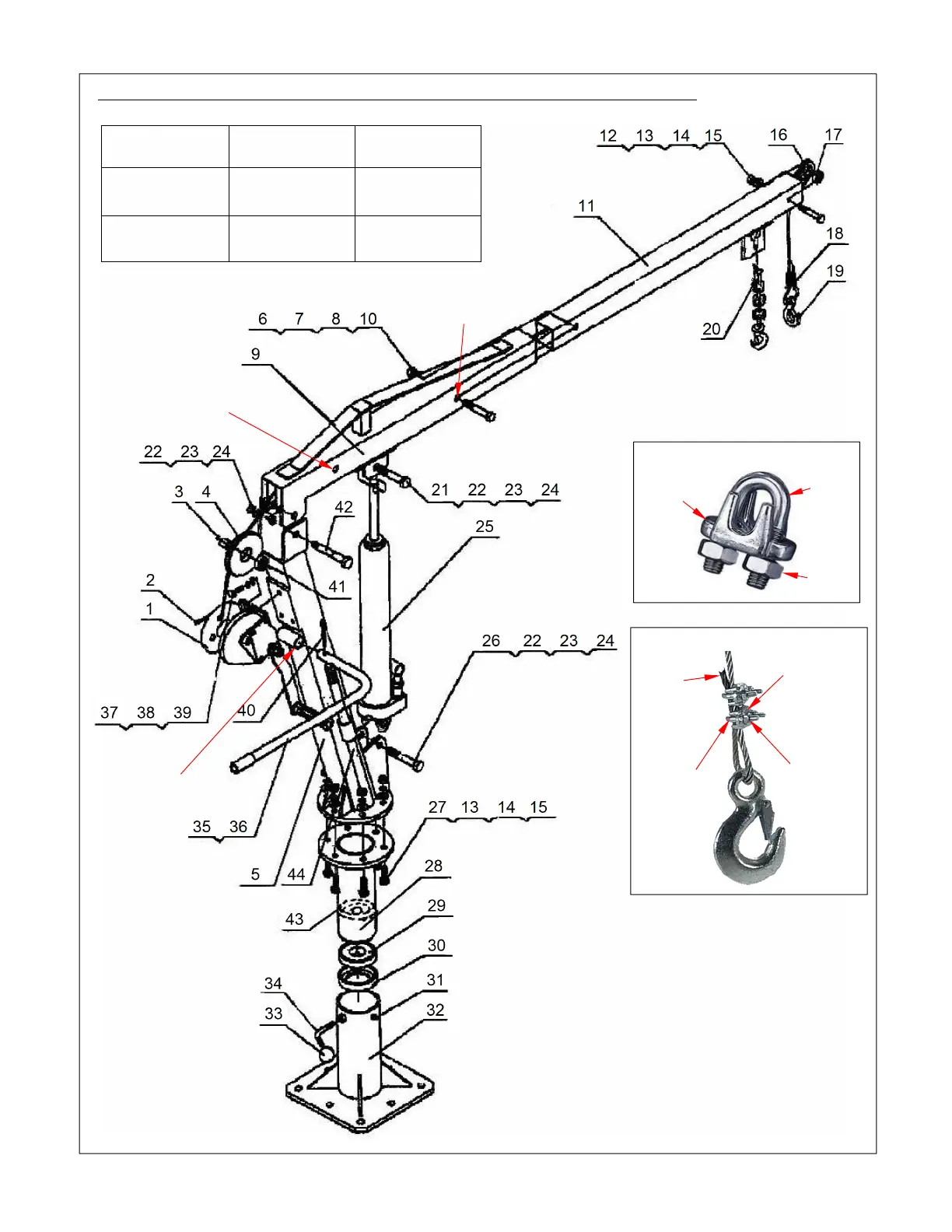

WTJ-2-G & WTJ-2-SS Exploded Parts Diagram (Bill of Materials on p. 4)
B (“long boom”
configuration)
A (“short boom”
configuration)
Boom
configuration
Fixed hook
capacity
Winch hook
capacity
A (short boom)
2,000 lb.
(909.1 kg)
500 lb.
(227.3 kg)
B (long boom)
1,000 lb.
(454.5 kg)
500 lb.
(227.3 kg)
Cable clamp (18)
U
-
bolt
Saddle
Hex
nut
Winch hook (19) installation
Dead
end
side of
cable
Hex
nut
Saddle
U-bolt
Handle
socket
