Table of Contents Rev. 4/12/2024 WP, MANUAL

Table of Contents Copyright 2023 Vestil Manufacturing Co. Page 7 of 17

Item No.

Description

Part No.

Quantity

1

Weldment, frame:

WP-3636

WP-3648

WP-4848

WP-3636-DD

WP-3648-DD

WP-4848-DD

14-514-118

14-514-119

14-514-120

14-514-095

14-514-096

14-514-097

1

1

1

1

1

1

2

WP tine lock assembly

14-537-007

1

3

Hinged gate weldment

14-514-093

1

4

9/16” x 2-1/4” spring

14-146-002

1

5

#11 hitch pin

45286

1

6

Pin, axle

13-112-001

1

7

Upper mast guard weldment

WP-3636 models:

Standard mast guard

48in. (Cal-OSHA) upper mast guard

WP-3648 models:

Standard mast guard

48in. (Cal-OSHA) guard

WP-4848 models:

Standard mast guard

48in. (Cal-OSHA) guard

14-514-125

14-514-128

14-514-125

14-514-128

14-514-126

14-514-129

1

1

1

1

1

1

8

½” – 13 x 1-1/2” HHCS #2 zinc-plated

bolt

11209

2

9

½” – 13 zinc-plated hex nut

36110

2

10

½” - 13 x 2” HHCS zinc-plated bolt

11211

2

Nylon safety strap

08-145-028

1

Complete tine lock assembly

14-537-007

1

9

8

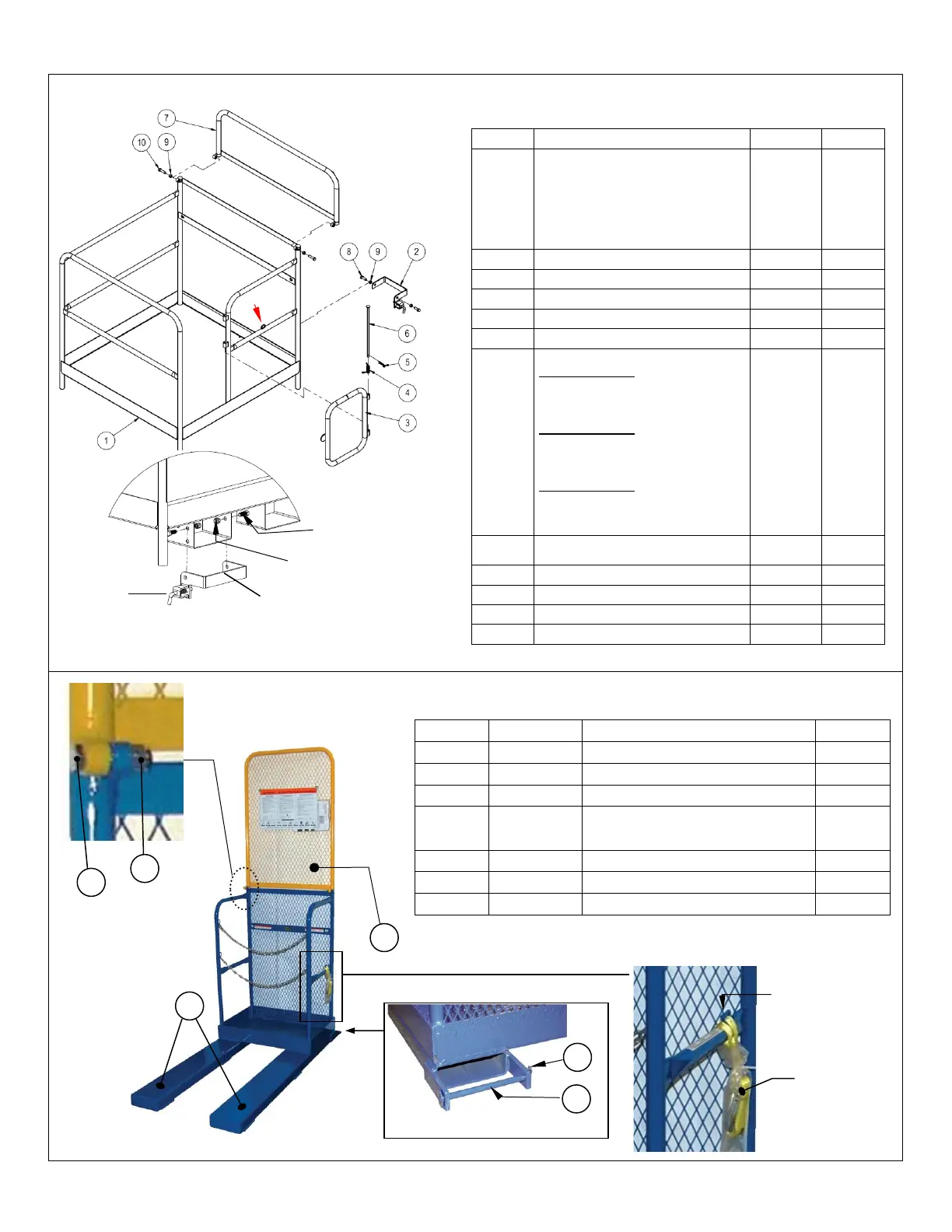

FIG. 1: WP-series Exploded View & Bill of Materials

Close-up of tine lock assembly

Item no.

Part no.

Description

Quantity

1

14-112-001

5/8in. x 9-1/2in. pin

2

2

45286

1/8in. x 2-5/8in. (#11) hitch pin clip

2

3

37-028-014

Fork tubes

2

4

14-514-127

14-514-130

Upper mast guard (standard);

OR

Upper mast guard (Cal-OSHA)

1

5

1/4in. D-link

D-link

4

6

10211

½ in. x 2in. hex head bolt

2

7

36109

½ in. – 13 UNC hex head nut

2

4

FIG. 2: SP-175 series Diagram & Parts List

D-link

D-link (secures the

nylon safety strap to

midrail)

Nylon strap

NOTE: D-link is

used to secure the

nylon safety strap to

the midrail.

Tine bracket

Bracket

locking

spring pin

7

6

3

2

1
