Operator’s Manual Rev. 6/11/25 WL-100 MANUAL 06-25.DOCX
Table of Contents Copyright 2023, Vestil Manufacturing Corp. Page 7 of 30

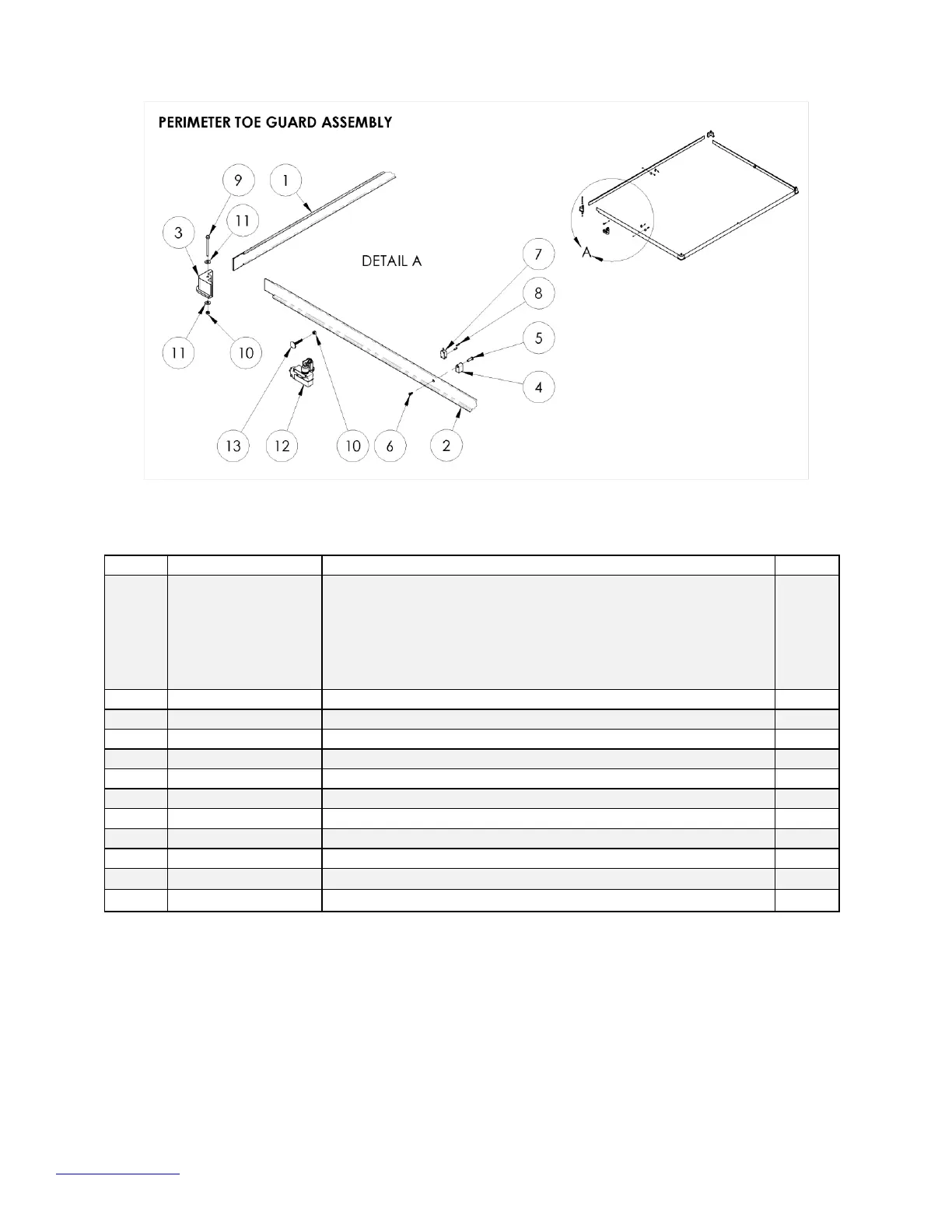

WL-100 Perimeter Toe Guard Assembly Service Components
ITEM
PART NUMBER
DESCRIPTION
QTY.
1 & 2
01-015-305
01-015-306
01-015-301
01-015-302
01-015-303
TOE GUARD EXTRUSION FOR 6 FT SIDES
TOE GUARD EXTRUSION FOR 7 FT SIDES
TOE GUARD EXTRUSION FOR 8 FT SIDES
TOE GUARD EXTRUSION FOR 10 FT SIDES
TOE GUARD EXTRUSION FOR 12 FT SIDES
CONSULT FACTORY FOR OTHER LENGTHS
2 + 2
3
01-015-009
TOE GUARD SUPPORT, CAST RUBBER HOUSING
4
4
01-015-017
TOE GUARD, LIMIT SWITCH ACTUATOR
4
5
01-145-010
SPECIALTY HARDWARE, TOE GUARD BOLT
4
6
24189
#8-32 FHSCS
4
7*
01-022-022
SWITCH, LIMIT (N. C. MICRO)
4
8*
24008
4-40 X 1/2 BHCS
8
9
11015
HEX BOLT, GRADE A, ZINC PLATED, 1/4"-20 X 3"
4
10
37018
NYLON LOCK NUT,GRADE 2, ZINC FINISH,1/4"-20
5
11
33004
FLAT WASHER, USS, ZINC PLATED, Ø1/4"
8
12†
01-022-001
LIMIT SWITCH W/ROLLER ARM
1
13†
22805
ELEVATOR BOLT, LIMIT SWITCH
1
* Item attaches to platform.
† Item attaches to base.
