6/25/2015 Manual, WL-100.doc

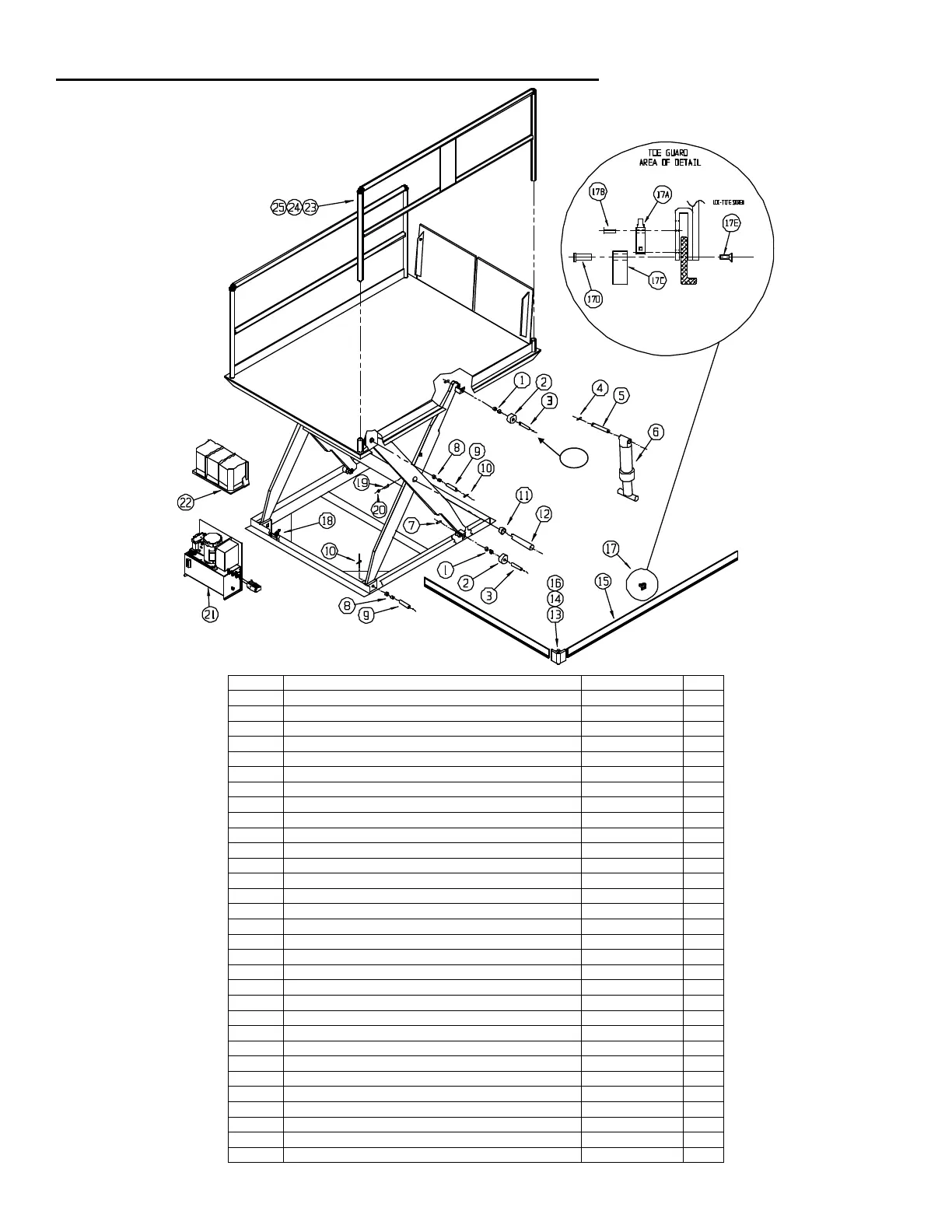

EXPLODED PARTS VIEW AND BILL OF MATERIALS -- WL-100
26
Item #: Description Part number Qty.
1 Roller bushing, 1
1
/
8
x 1
9
/
16
01-111-023 4
2 Roller 05-027-001 4
3 Roller pin, 1
1
/
8
x 4¼ 05-112-003-001 4
4 Spring pin,
3
/
16
x 1¼ A/L 4
5 Cylinder pin, 1
1
/
8
x 9¼ 03-112-001 2,3
6 Cylinder, 3¼ x 19 05-021-004 2,3
7 Spring pin,
3
/
16
x 1¼ A/L 4
8 Hinge bushing, 1
1
/
8
x 1¼ 01-111-022 4
9 Hinge pin, 1
1
/
8
x 3
3
/
16
05-112-002-001 4
10 Spring pin,
3
/
16
x 1¼ A/L 4
11 Axle pin bushing, 2 x 2½ 01-111-017 2
12 Axle pin, 2 x 6
7
/
8
05-112-001-001 2
13 Bolt, ¼-20 x 3” A/L 4
14 Nylock nut, ¼-20 A/L 4
15 Toe guard aluminum extrusion 01-015-901 4
16 Rubber toe guard corner 01-015-009 4
17 Toe guard switch (stainless) 01-022-014 4
17A Toe guard switch (micro) 01-022-022 4
17B Screw, #4-40 x ½ A/L 8
17C Toe guard switch actuator 01-015-008 4
17D Sex bolt, #8-32 01-145-010 4
17E Screw, #8-32 x ½ A/L 4
18 Upper travel limit switch 01-522-001 1
19 Shoulder bolt, 5/16-18 x 2½ A/L 2
20 Nut, 5/16-18 A/L 2
21 Power unit, complete Consult factory 1
22 Cover for power unit 22-024-003 1
23 Handrail, removable Consult factory 2
24 Chain, ¼”, for bridge A/L 2
25 Handle for pull chain WL-50009-A 2
26 Screw, 5/16-18 x ½” Type F Thread Cutting Screw 32415 4
VESTIL MFG. CO./T&S EQPT. CO. 6 of 16
