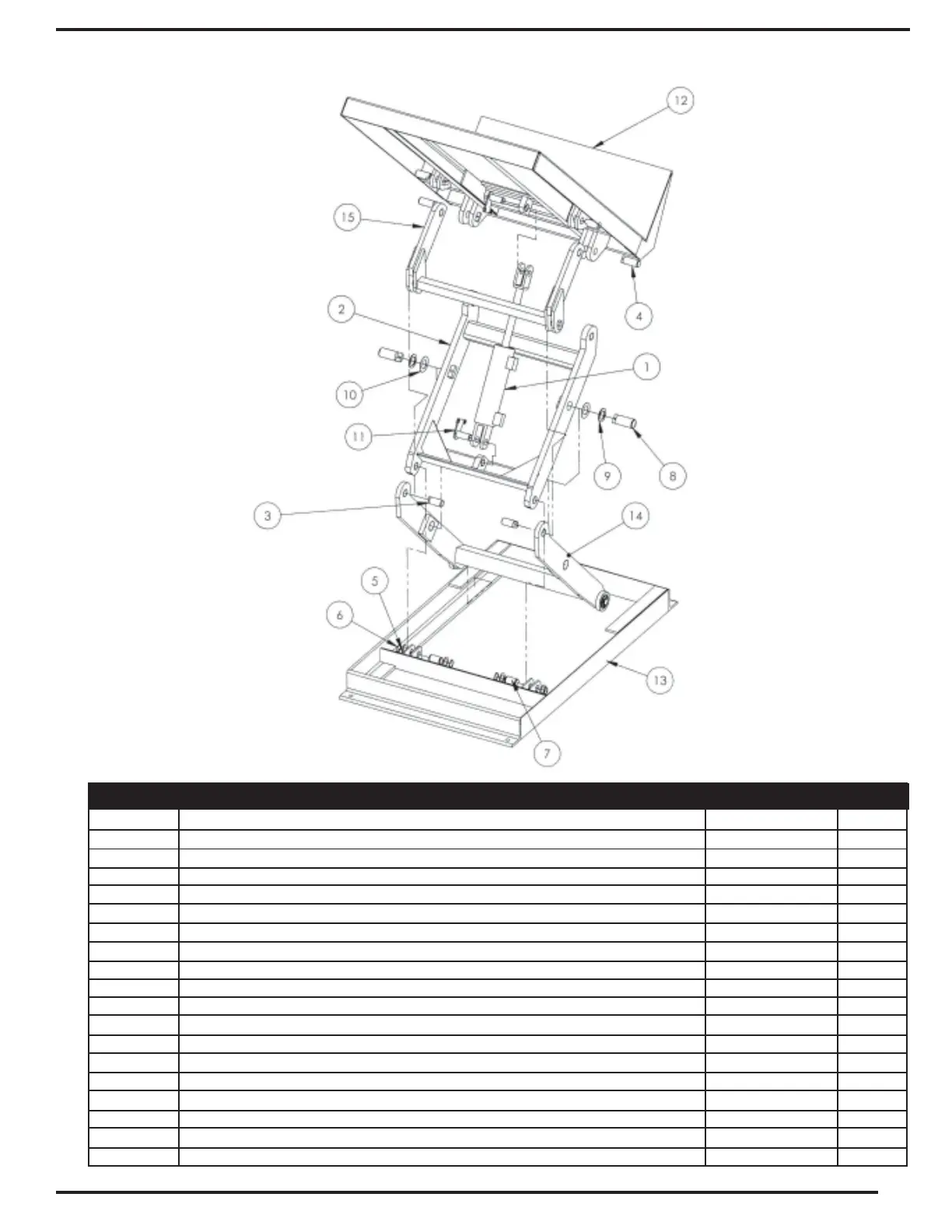

EXPLODED PARTS VIEW
ITEM NO.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
DESCRIPTION
Ø3” X 8” STROKE CYLINDER
SUB-ASS’Y, LEG, INNER
PIN, SCISSOR PIVOT
PIN, HINGE, WL-100
1-1/8 ID X 18GA MACHINE BUSHING
Ø1-1/8 EXTERNAL RETAINING RING
PIN, ROLLER
PIN, SCISSOR PIVOT
SHIM/SPACER, 1-1/2 ID X 2-1/4 OD X 10GA
WASHER, THRUST BEARING
HINGE PIN ASS’Y (EM)
DECK, ASSEMBLY
WELDMENT, BASE FRAME
SUB-ASS’Y, LEG, OUTER
LEG, ASS’Y UPPER
BOSS, MAINTENANCE PROP
MAINTENANCE PROP, ULTT
BRACKET, TOE GUARD LIMIT SWITCH
EXTERNAL RETAINING RING, 1” DIA SHAFT
QTY.
1
1
4
2
4
4
2
2
2
2
2
1
1
1
1
1
1
1
1
PART NO.
02-021-001
03-510-010
01-112-008
05-112-002
33454
68021
01-112-004
27-112-005
03-113-001
01-115-002
03-612-002
03-513-056
03-514-051
03-510-011
03-510-012
24-020-009
ULTT PROP
01-016-001
68019
