Table of Contents Rev. 11/1/2021 TJIB MANUAL
Table of Contents Copyright 2021 Vestil Manufacturing Corp. Page 5 of 12

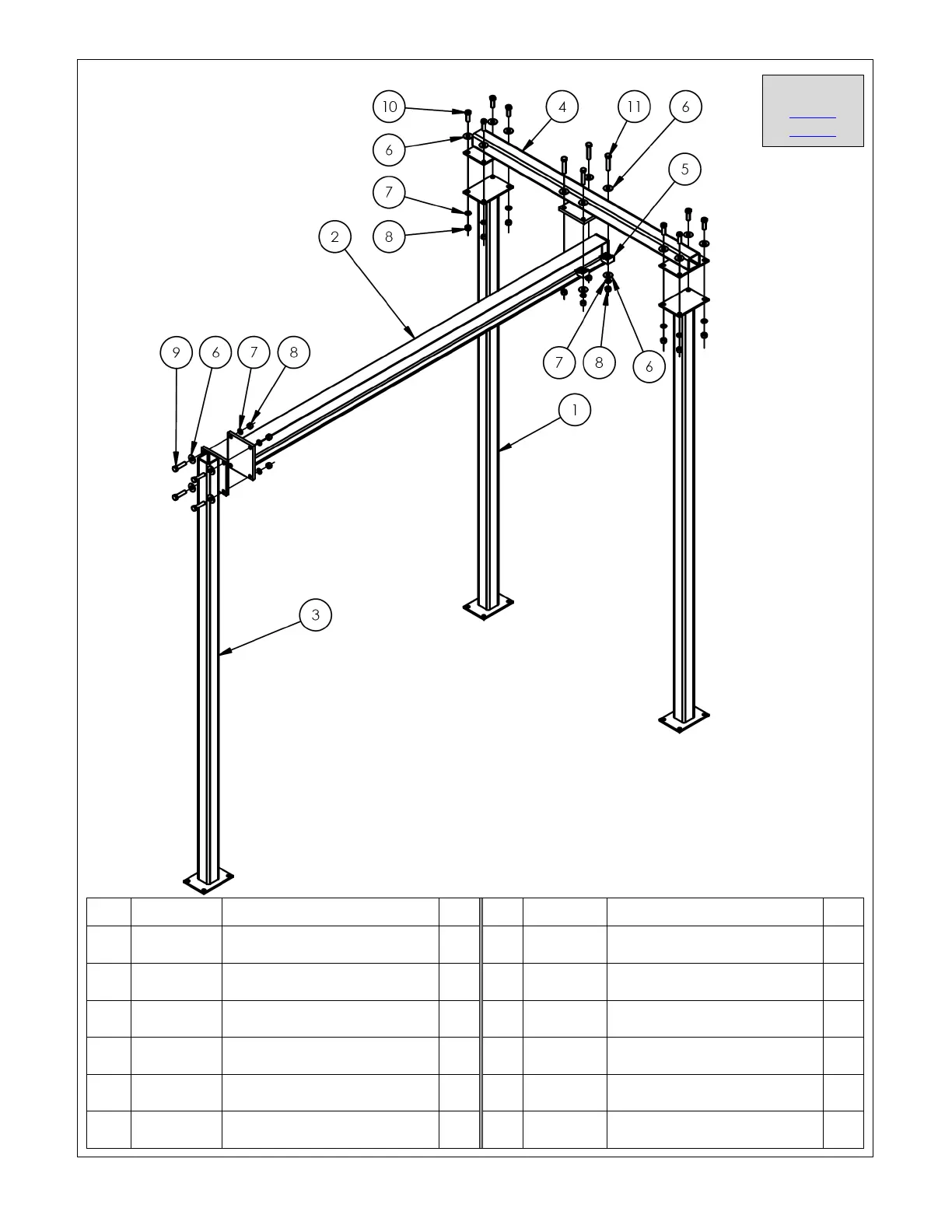

EXPLODED VIEW: TJIB-10 (28-006-179)
ITEM PART NO. DESCRIPTION QTY.
ITEM
PART NO. DESCRIPTION QTY.
1
28-514-126
WELDMENT, FRONT POST
FRAME
2
7
33626
LOCK WASHER Z PLATED, Ø
1/2
16
2
28-514-063
FRAME, WELDMENT, I-BEAM, T-
JIB
1
8
36310
1/2"-13 UNC GR. 5 HEX NUT Z
PLATED
16
3
28-514-127
WELDMENT, REAR POST
FRAME
1
9
13211
HHCS #5 Z PLATED, GRADE 5,
1/2"-13x2"
4
4
28-514-128
WELDMENT, HORIZONTAL
BRACE
1
10
13209
Hex Cap Screw, Grade 5,
Zinc Plated,1/2-13x1.5
8
5
28-145-002 CLAMP, I-BEAM MOUNT 4
11
13213
HEX BOLT,GRADE 5, ZINC
FINISH, 1/2"-13 X 2 1/2"
4
6
33012
FLAT WASHER, LOW CARBON,
ZINC FINISH, 1/2"
20
Return to
Step 1
Step 2
