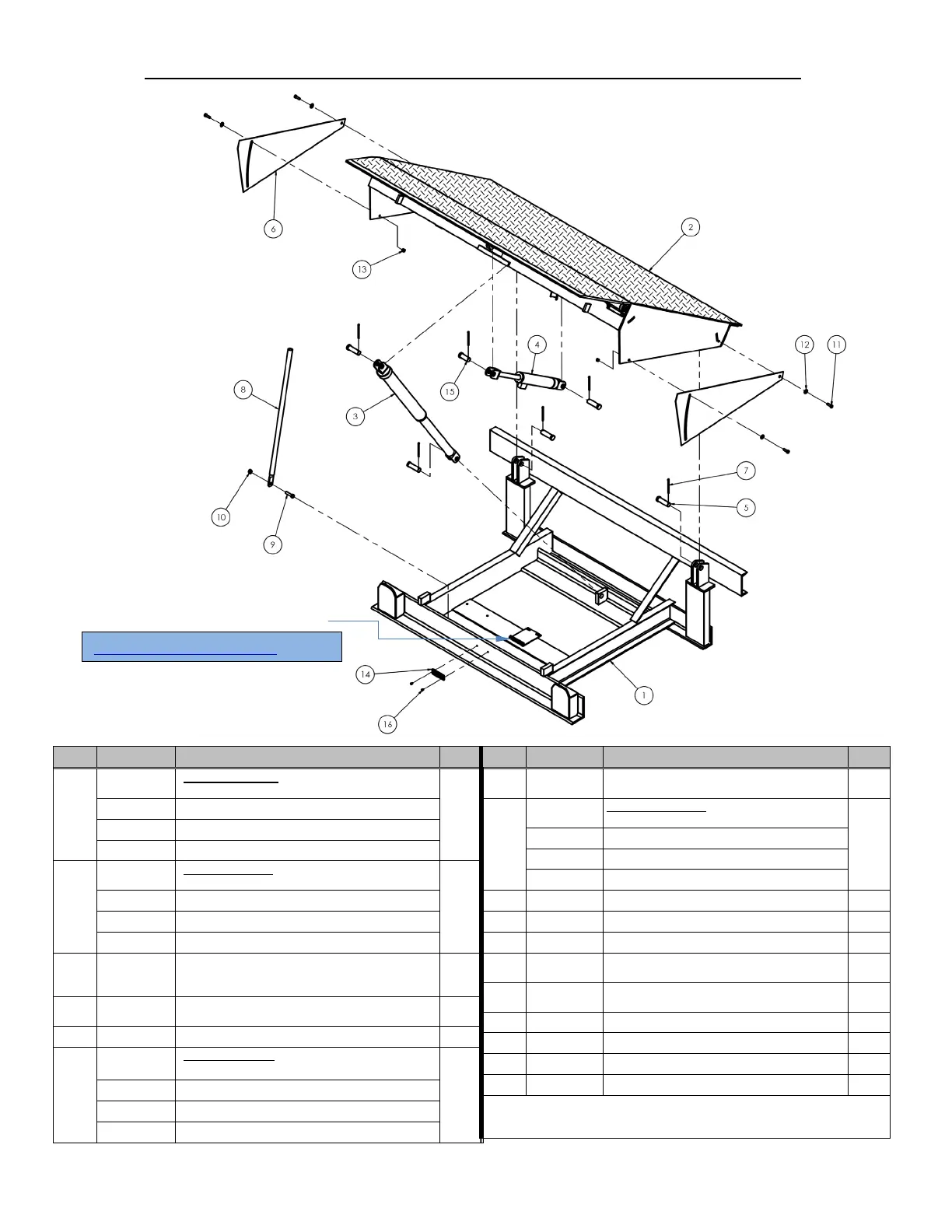

EH-75, EH-76, EH-78 and EH-710 Exploded View & Bill of Materials:
Item
Part no.
Description
Qty.
1
06-514-002
Weldment, frame
EH-75
1
06-514-004 EH-76
06-514-006 EH-78
06-514-008 EH-710
2
06-513-120
Weldment, deck
EH-75
1
06-513-123 EH-76
06-513-126 EH-78
06-513-129 EH-710
3
06-521-001
06-521-002
Assembly, cylinder, hydraulic:
EH-75; EH-76; and EH-78: 2” x 18”
EH-710: 2
1
/
2
” x 18”
1
4
99-021-933-
001
Cylinder, hydraulic, 2” x 8” piston style with
clevis mounts
1
5
47-112-001 Pin, clevis, 1” x 3
1
/
4
”
5
6
06-024-015
Guard, side skirt
EH-75
2
06-024-015 EH-76
06-024-013 EH-78
06-024-016 EH-710
Item
Part no.
Description
Qty.
7
65132
Extended prong cotter pin, zinc finish,
3
/
16
”
x 3
1
/
2
”
6
8
06-014-013
Maintenance prop
EH-75
1
06-014-013 EH-76
06-014-011 EH-78
06-014-015 EH-710
9
11211 Bolt, HHCS,
1
/
2
”-13UNCx2”, zinc plated
1
10
36109 Hex nut, gr. A, plain finish,
1
/
2
”-13
1
11
11107 Hex bolt, gr. A, zinc finish,
3
/
8
”-16 x 1
1
/
4
”
4
12
33008
Flat washer, low carbon, USS, zinc plated,
3
/
8
”
4
13
37024
Nylon insert lock nut, gr. 2, zinc finish,
3
/
8
”-
16
2
14
99-134-003 Tag: model no. capacity, serial no.
1
15
06-112-014 Pin, clevis, 1” x 2
1
/
2
”
1
16
51441 Star pin anchor,
3
/
16
” x
3
/
16
”
2
*17
29-001-251 Bumper, laminated dock, 4.5”x10.25”x10”
2
* Not shown in diagram
Power Unit Exploded View on p. 6
Power unit installs on this bracket.
