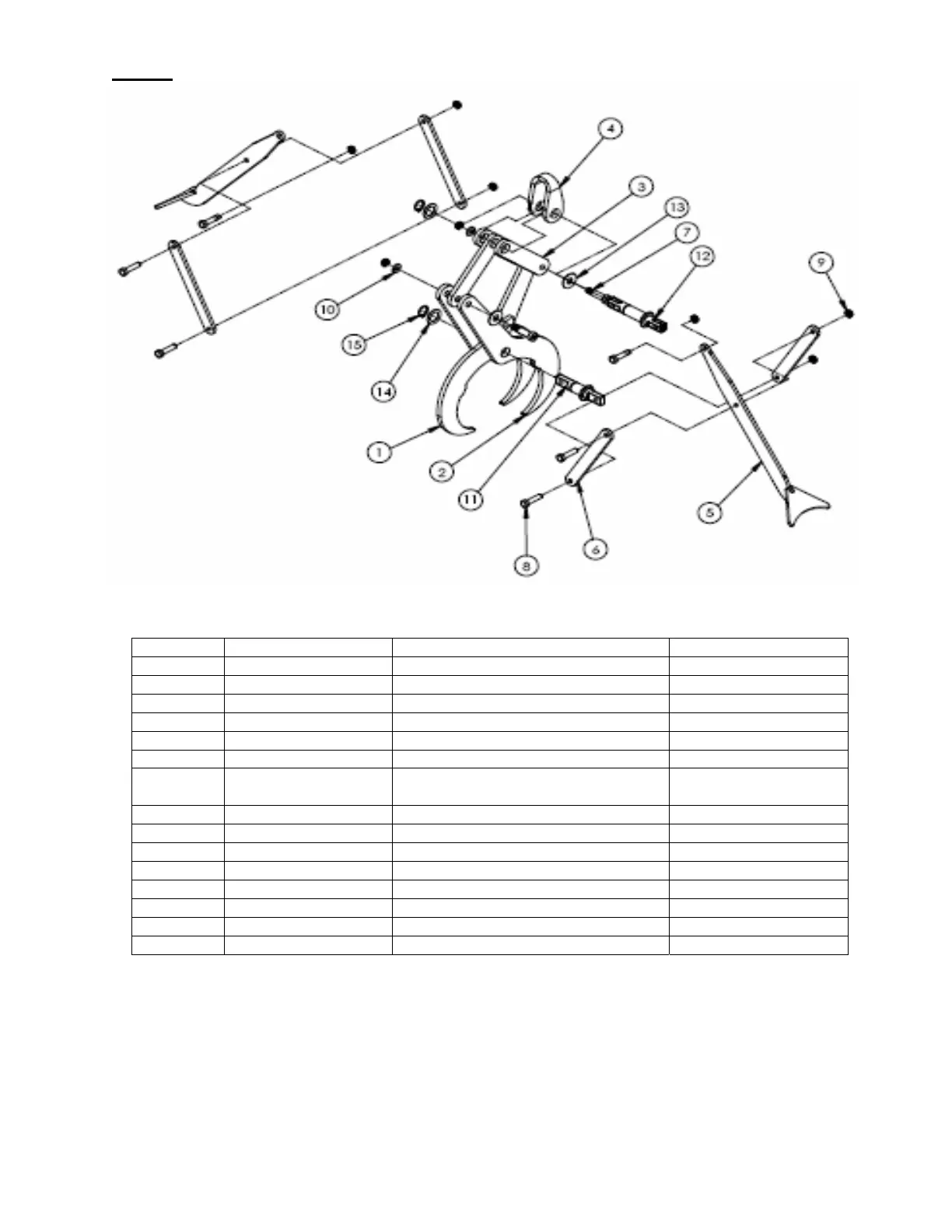

FIG. 3: Exploded Parts View for Models PG-C-100, PG-S-100
Item No. Part No. Description Quantity
1 28-514-168 Lever Arm Weldment with Stop Block 1
2 28-014-199 Lever Arm (Frame) 2
3 28-014-200 Top Link (Frame) 3
4 28-016-090 Formed Hook Bracket 1
5 28-516-044 Outrigger Arm Weldment 2
6 28-014-201 Link Arm (Frame) 4
7 26351 Socket Head Shoulder Bolt, 1/2x1-1/4
with ¼ Hex, 3/8-16 UNC Threads
2
8 11109 3/8-16x1-1/2 Z-plated Bolt 6
9 37024 3/8 Nylock Insert Lock Nut 8
10 33008 3/8 USS Z-plated Flat Washer 2
11 28-112-024 Lower Frame Pin 1
12 28-112-025 Upper Frame Pin 1
13 33012 ½ Z-plated USS Flat Washer 2
14 33434 7/8I.D.x18GA. Machine Bushing 2
15 68017 External Snap Ring,7/8 Shaft 2
- 8 -
