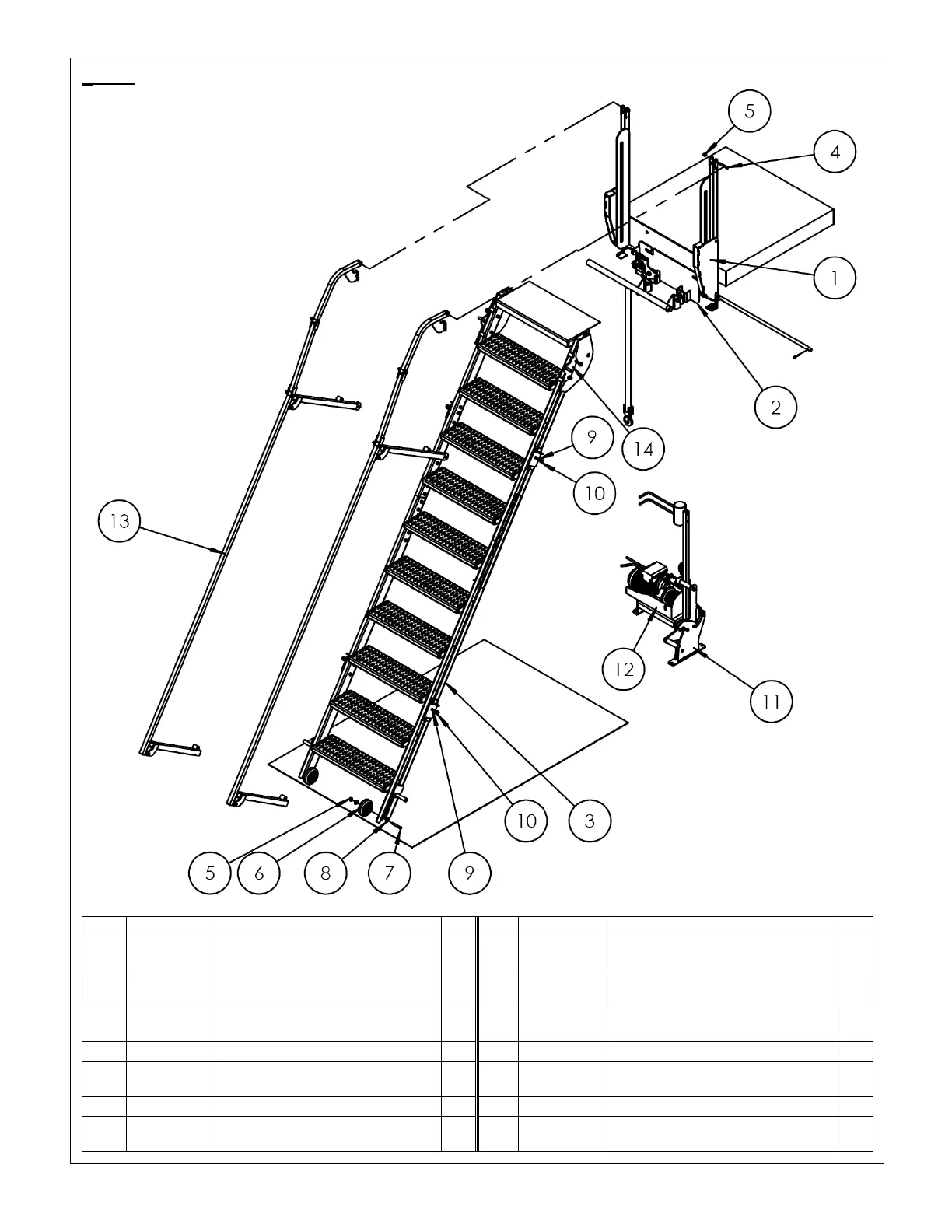

FIG. 5: LAD-FM-108 EXPLODED VIEW AND BILL OF MATERIALS (44-006-714)
Item
Part no.
Description
Qty.
Item
Part no.
Description
Qty.
1 44-516-032 WELDMENT, LADDER MOUNT 1 8 33008
FLAT WASHER, LOW CARBON,
USS, ZINC PLATED, 3/8"
4
2 44-514-131
WELDMENT,MOUNTING LIFT
BRACKET
1 9 11118
HEX BOLT, GRADE A, ZINC
PLATED, 3/8-16 X 3 3/4"
6
3 44-514-445 SUB-ASSEMBLY,FRAME 1 10 36206
NUT, 3/8 - 16 JAM NUT, ZINC
FINISH
8
4
11112
3/8-16 x 2 1/4 LONG HHCS
2
11
44-537-007
LOCK,FOOT LATCH,STORAGE
1
5 37024
NYLON INSERT LOCK NUT,
GRADE 2, ZINC FINISH, 3/8"-16
4 12 44-514-450 SUB-ASSEMBLY, MINI-CABLE HOIST
1
6
16-132-009
PP-4/1.25-W
2
13
44-524-203
ASSEMBLY,HANDRAIL
2
7 11113
HEX BOLT, GRADE A, PLAIN
FINISH, 3/8"-16 X 2-1/2"
4 14 44-516-036 BRACKET,WELDMENT,PIVOT MT. 2
