Rev. 10/22/2020 IBC-TLT-FPL, MANUAL
Copyright 2020 Vestil Manufacturing Corp. Page 3 of 5

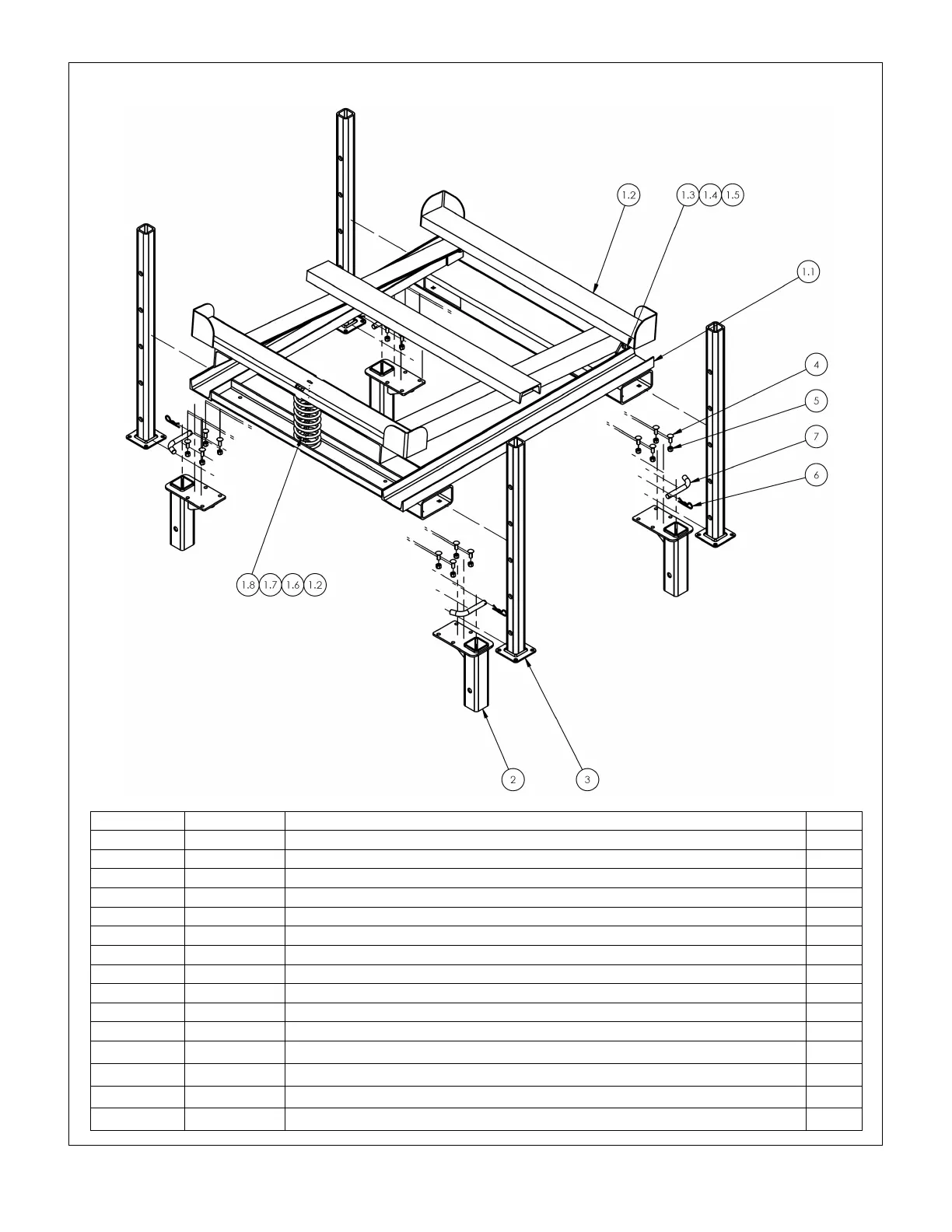

EXPLODED VIEW AND BILL OF MATERIALS
ITEM NO
PART NO
DESCRIPTION
QTY.
1
16-001-503
TILT STAND WITH FORK POCKETS
1
1.1
16-514-344
FRAME, SUB-ASSEMBLY WELDMENT (“FRAME”)
1
1.2
16-514-277
UPPER FRAME WELDMENT (“CONTAINER SUPPORT”)
1
1.3
11209
½ -13 X 1 ½” LG HHCS – ASTM A307 GRADE A, ZINC PLATED
2
1.4
33011
½” FLAT WASHER, USS, PLAIN FINISH
2
1.5
37030
½”-13 NYLON INSERT LOCK NUT
2
1.6
11053
5/16 – 18 X ¾ LG, HHCS #2 Z PLATED
1
1.7
37021
5/16”-18 NYLON INSERT LOCK NUT, GRADE 2, ZINC FINISH
1
1.8
16-146-005
TILTING SPRING
1
2
16-514-345
SUB-ASSEMBLY WELDMENT (“LEG RECEIVER”)
4
3
16-514-346
FRAME WELDMENT (“FIXED LEG”)
4
4
21355
3/8” – 16 X 1” ROUND HEAD CARRIAGE BOLT, ZINC FINISH, GRADE A
16
5
37024
3/8”-16 NYLON INSERT LOCK NUT, GRADE 2, ZINC FINISH
16
6
45286
#11 HITCH PIN CLIP, 1/8” X 2 5/8 LG
4
7
99-112-030
TRAILER HITCH PIN
4
