Copyright 2015 Vestil Manufacturing Co. Page 5 of 18
Item No. Part No. Description Quantity
1 33-514-093 Frame Weldment 1
2 33-513-043 Deck Plate Weldment 1
3 16-132-009 HR–4/1.25–SLB-S 2
4 11113
3
/
8
”-16 x 2
1
/
2
” Zinc-plated HHCS Bolt 2
5 37024
3
/
8
”-16 nylock nut 6
6 16-132-200 8” x 2” red hard rubber wheel (red) 2
7 65107
5
/
32
” x 2” zinc-plated cotter pin 2
8 33-027-003 Cam roller, bearing, deck 4
9 33008
3
/
8
” USS Zinc-Plated Flat Washer 8
10 11111
3
/
8
” - 16 x 2” Zinc-Plated Bolt HHCS 4
11 33-542-001 Assembly, pulley 1
12 21-537-002 Weldment, wheel brake assembly 1
13 21-037-015 Brake lever, formed 1
14 11010
1
/
4
” - 20 x 1
3
/
4
” HHCS zinc-plated #2 bolt 2
15 42034
5
/
16
” – 18UNC x 2
1
/
2
” U-bolt 1
16 33620
5
/
16
” zinc-plated lock washer 2
17 36104
5
/
16
” – 18 zinc-plated hex nut 2
18 16-132-201 Caster, PP-3/1.25 swivel (red) 2
19 33-542-003 Chain assembly (#50), hydrapulley 1
20 33018
3
/
4
” USS zinc—plated flat washer 4
21 36102
1
/
4
” – 20 zinc-plated hex nut 2
22 01-640-031 Pump, manual, 24in. stroke 1

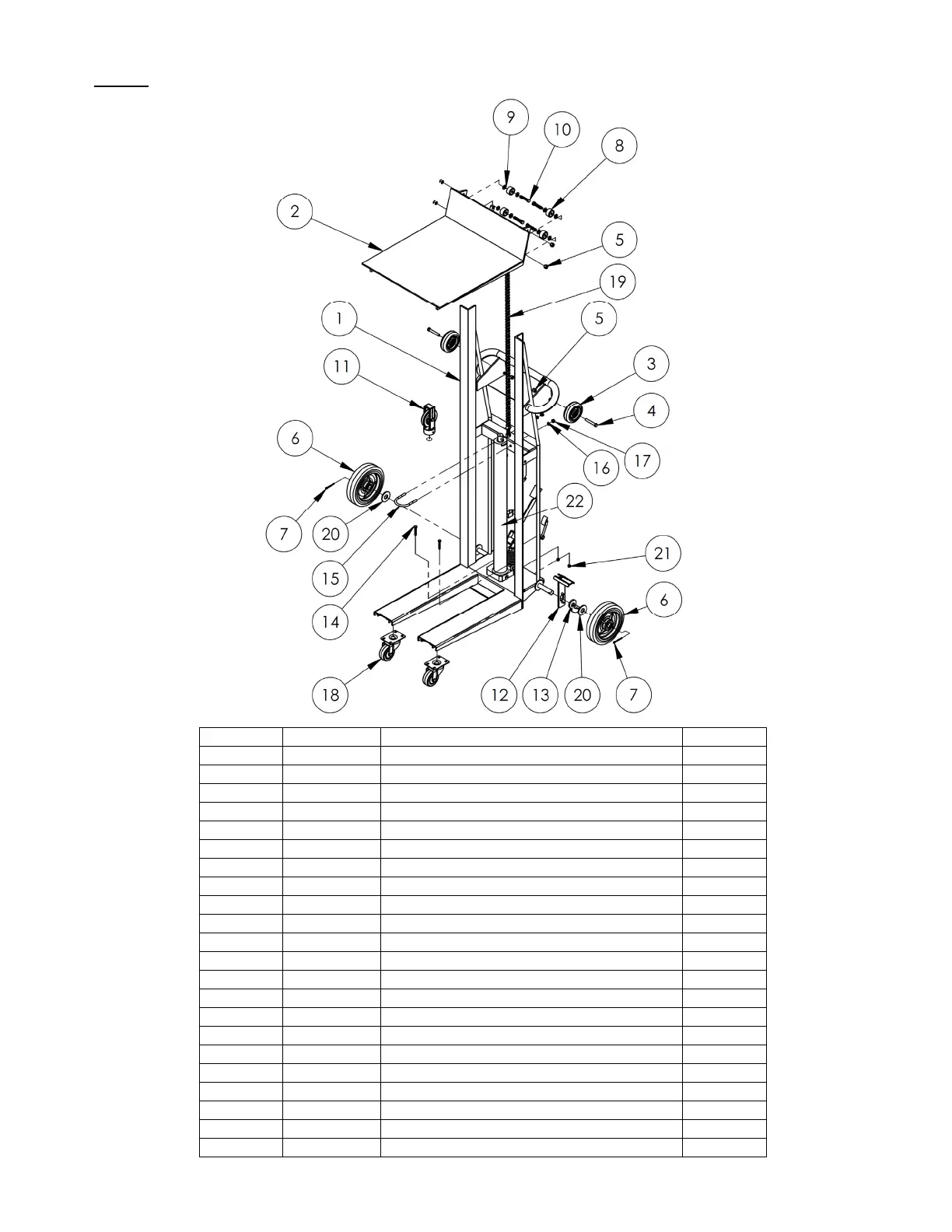

Fig. 2: HYDRA-4 exploded parts diagram & bill of materials
