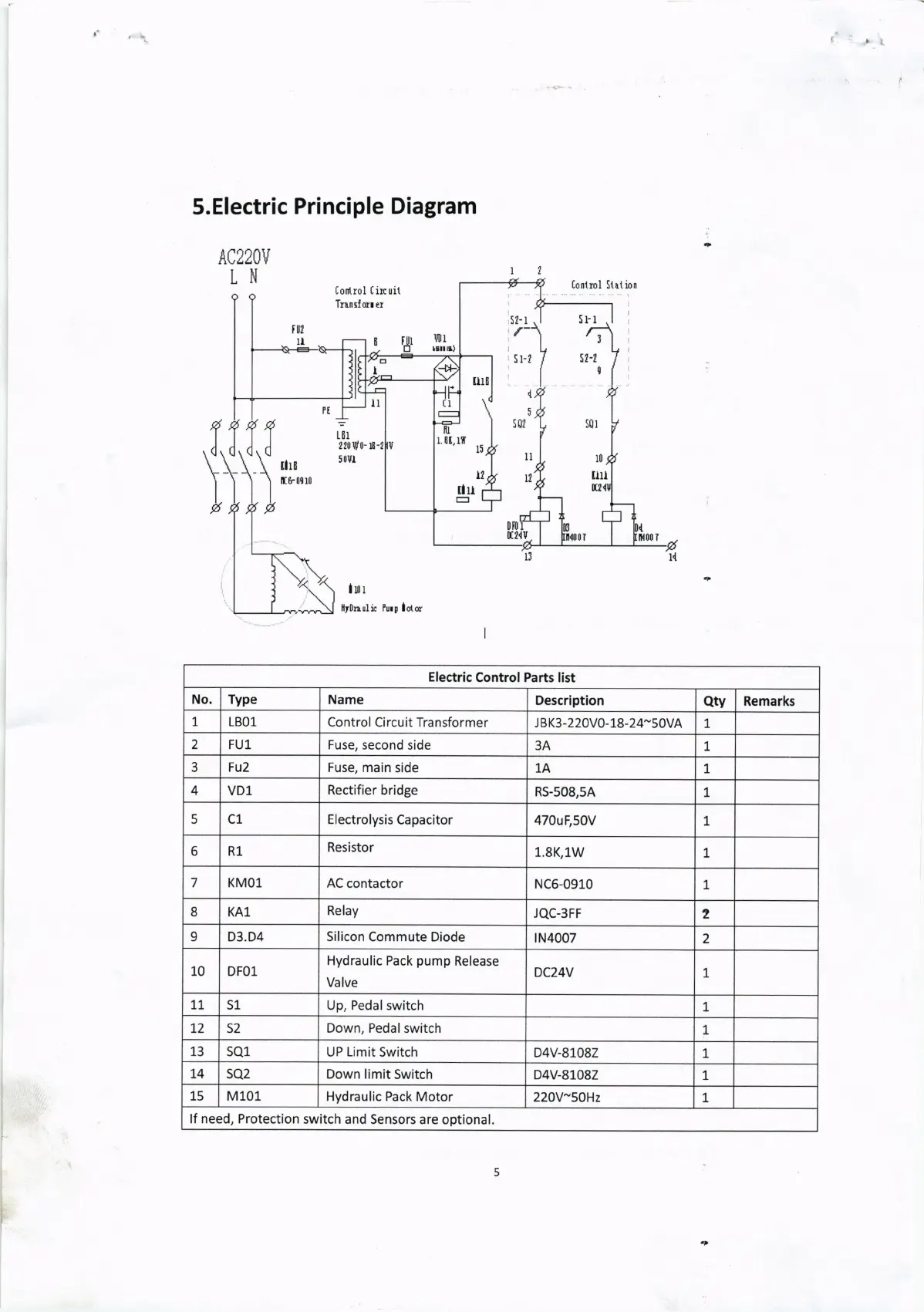

5.Electric
Principle
Diagram
AC22OV
LN
[onlroI 5trt ion
Iontro] [inui1
Trrnsl cr rr
irlr
lly0nulic
Purg loiu
Jt- 1
5r-r
5L-t
581
10
.;
llll
sQ2
l1
u
s l-l
{
5
Electric
Control
Parts list
No. Type Name
Description
Qtv
Remarks
1 LBOl
Control
Circuit Transformer
J BK3-220V0-18-24-5oVA
7
2
FU1 Fuse,
second side
3A
t
3
Fu2
Fuse, main
side
1A
1
4 VD1
Rectifier
bridge
RS-508,5A
1
5 c1
Electrolysis
Capacitor
470uF,50V
1
6
R1
Resistor
1,8K,1W
t
7 KMOl
AC contactor
NC6-0910
1
8
KA1
Relay
JQC-3FF
2
9 D3.D4
Silicon
Commute Diode
tN4007
2
10 DFOl
Hydraulic Pack
pump
Release
Valve
DC24V
1
11
s1
Up, Pedal switch
1
t2 s2
Down, Pedal switch
1
13
sQ1
UP
Limit
Switch
D4V-81082
1,
l4
SQ2 Down limit
Switch
D4V-81082
1
15 M101
Hydraulic Pack
Motor
220V-50H2
1
lf need, Protection
switch and Sensors
are optional.
ilu
E
