Table of Contents Rev. 7/24/2024 H-Hoppers MANUAL
Table of Contents Copyright 2024 Vestil Manufacturing Company Page 6 of 16

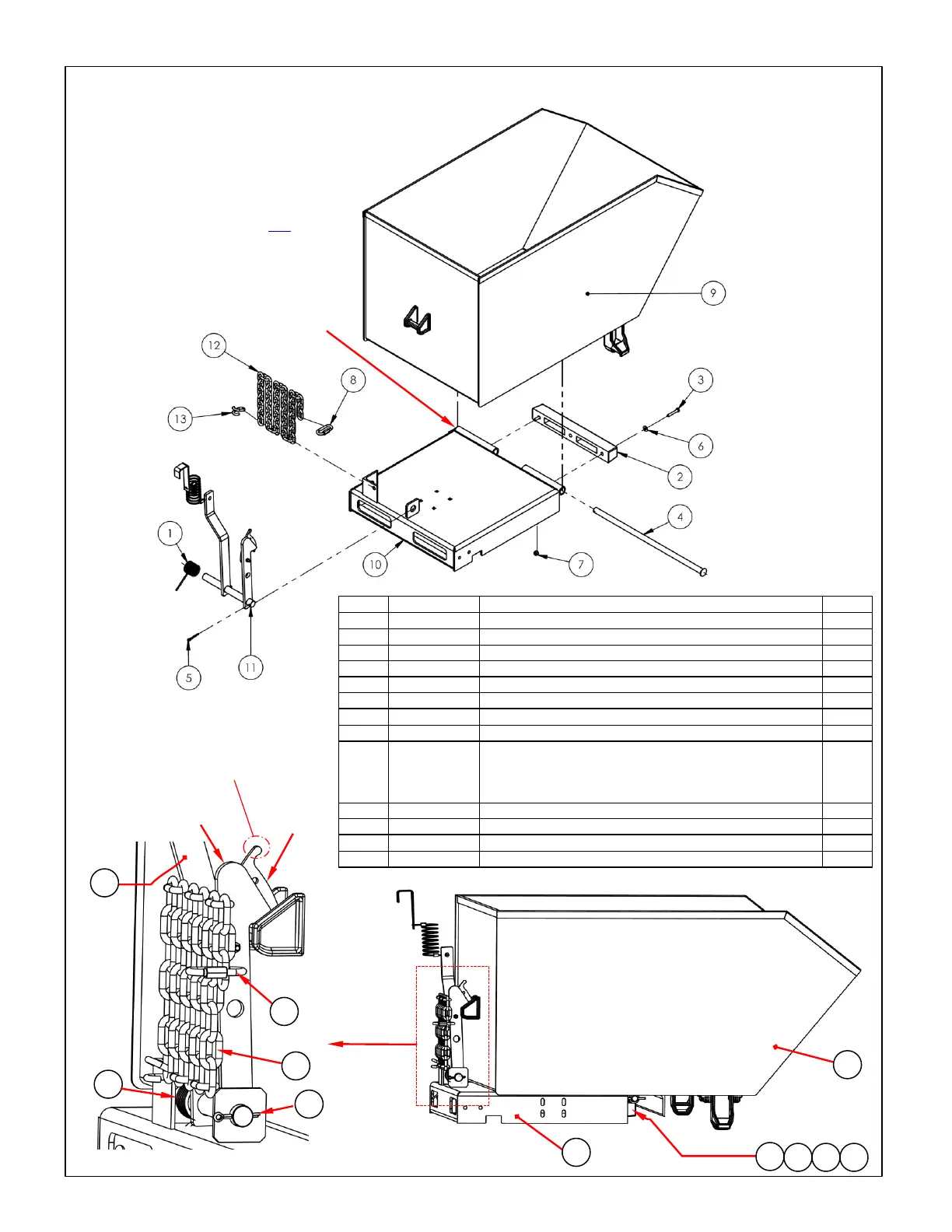

H-50 SERIES HOPPERS EXPLODED VIEW AND BILL OF MATERIALS
37-006-036
1
2
3
6
7
5
9
11
8
12
Item
Part no.
Description
Qty.
1
37-146-005
Spring, torsion, hopper release
1
2
29-048-061
Bumper, rubber
1
3
11061
5
/
16
”-18x2” HHCS #2 zinc-plated bolt
2
4
37-112-046
Pin, hinge axle
1
5
65127
3
/
16
”x2” zinc-plated cotter pin
2
6
33006
5
/
16
” USS zinc-plated flat washer
2
7
37021
5
/
16
”-18 Nylon lock nut
2
8
99-145-053
5
/
16
” quick link
1
9
37-545-033
37-545-004
37-545-038
Weldment, chute:
H-50-LD
H-50-MD
H-50-HD
1
1
1
10
37-514-082
Weldment, frame, base
1
11
37-537-021
Weldment, lock, release, lever assembly
1
12
09-145-018
5
/
16
” chain, 56” long
1
13
99-145-084
Lap link
1
Axle pin
receiver
10
Latch lever
Finger tab
Lock
toggle
*
37-514-044 release handle and cable
replacement kit shown on p. 2.
*
