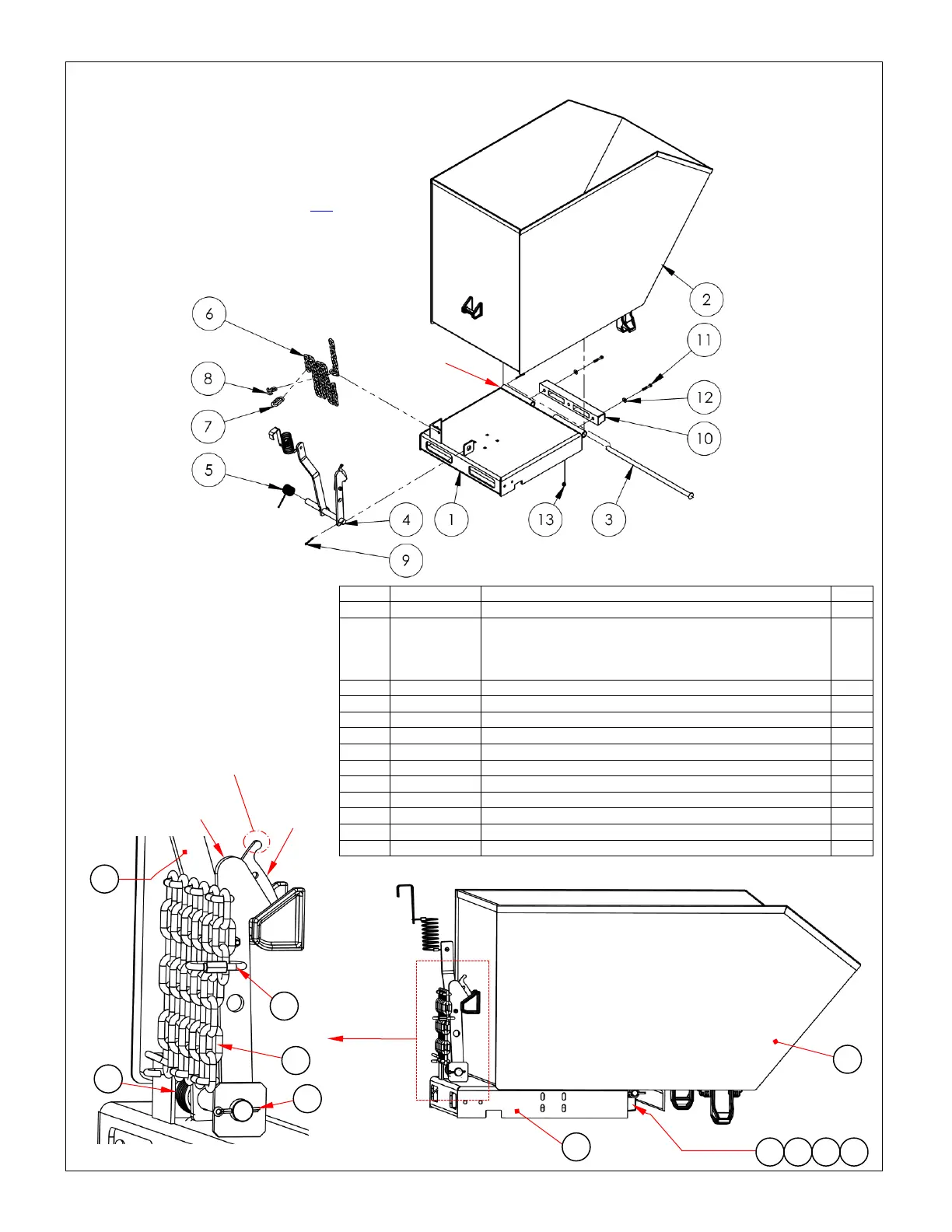

H-75 SERIES HOPPERS EXPLODED VIEW AND BILL OF MATERIALS
37-006-150
5
10
11
12
13
9
2
4
7
6
Item
Part no.
Description
Qty.
1
37-514-082
Weldment, frame, base
1
2
37-545-033
37-545-004
37-545-038
Weldment, chute:
H-50-LD
H-50-MD
H-50-HD
1
1
1
3
37-112-046
Pin, hinge axle
1
4
37-537-021
Weldment, lock, release, lever assembly
1
5
37-146-005
Spring, torsion, hopper release
1
6
09-145-018
5
/
16
” chain, 56” long
1
7
99-145-053
5
/
16
” quick link
1
8
99-145-084
Lap link
1
9
65127
3
/
16
”x2” zinc-plated cotter pin
2
10
29-048-061
Bumper, rubber
1
11
11061
5
/
16
”-18x2” HHCS #2 zinc-plated bolt
2
12
33006
5
/
16
” USS zinc-plated flat washer
2
13
37021
5
/
16
”-18 Nylon lock nut
2
Axle pin
receiver
1
Latch lever
Finger tab
Lock
toggle
*
*
37-514-044 release handle and
cable replacement kit shown on p. 2.
