Table of Contents Rev. 8/21/2020 FL-4000 MANUAL
Table of Contents Copyright 2020 Vestil Manufacturing Corp. Page 2 of 8
FL-4000 SPECIFICATIONS (37-007-020)
Item Part no. Description Qty.
1 37-514-020 WELDMENT, FRAME, BASE 1
2 37-545-020 WELDMENT, CHUTE 1
3 09-145-018 CHAIN, 5/16" x 56" LG 1
4 29-048-061 BUMPER, RUBBER 1
5 37-146-005 SPRING,TORSION,HOPPER RELEASE 1
6 37-537-021
WELDMENT, LOCK, RELEASE LEVER
ASSEMBLY
1
7 11061
HHCS #2 Z PLATED, Ø 5/16 - 18 x 2"
LG
2
8 37021
NYLON INSERT LOCK NUT, GRADE 2,
ZINC FINISH, 5/16"-18
2
9 65127 COTTER PIN Z PLATED, 3/16 x 2 3
10 99-145-053 5/16" QUICK LINK 1
11 33006
FLAT WASHER,ZINC PLATED,USS,
Ø5/16"
2
12 37-112-045 PIN, HINGE AXLE 2
13 99-145-084 LAP LINK, 5/16" X 1 1/2" 1
Fork tube
Pin
receiver

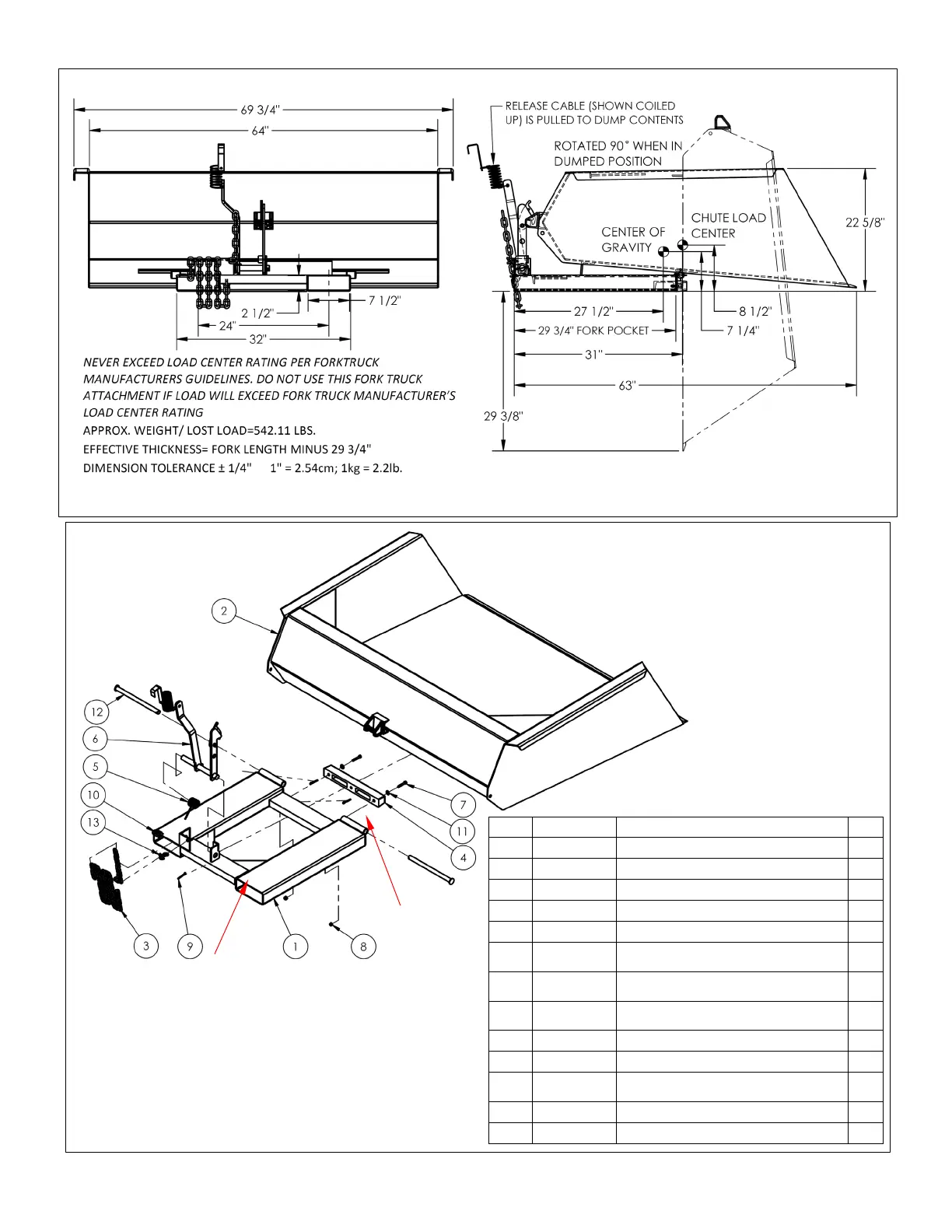

FL-4000 Exploded View and Bill of Materials
(37-006-020)
WEIGHT CAPACITY = 4,000 LB. (1,818.2KG) OVERALL DIMENSIONS = 69
3
/
4
” (W) X 63” (L) X 22
5
/
8
” (H)
VOLUME CAPACITY = 1
1
/
3
YD
3
(~1M
3
) FORK TUBES = 7
1
/
2
”(W) X 2
1
/
2
”(H) ON 24” CENTERS AND ARE 29
3
/
4
” LONG
