Rev. 0213 EPT, Manual.doc

Copyright 2013 Vestil Manufacturing Corp. Page 5 of 51

Item No. Part No. Description Item No. Part No. Description

2001 EPT-30-2001 Main Body Housing 2021 EPT-30-2021 22mm Snap Ring

EPT-30-2001-2

Housing Screw 2022 EPT-30-2022 10mm Washer

2002 EPT-30-2002 Battery Cover 2023 EPT-30-2023 M10 x 22 Screw

2003 EPT-30-2003 Battery (2 per unit) 2024 EPT-30-2024 Bolt

2004 EPT-30-2004 Battery Charger (OEM) 2025 EPT-30-2025 Bolt

EPT-30-2004-2 Replacement Charger (OEM Unit)

2026 EPT-30-2026 Wheel 76 x 36

EPT-CORD Battery Charger Cord 2027 EPT-30-2027 M12 Nut

2005 EPT-30-2005 M6 Spring Washer 2028 EPT-30-2028 Wheel Frame

2006 EPT-30-2006 M6 Nut 2029 EPT-30-2029 Shaft

2007 EPT-30-2007 24V Battery Charge Gauge 2030 EPT-30-2030 Bushing

2008 EPT-30-2008 Key Switch 2031 EPT-30-2031 Bearing Plate

2009 EPT-30-2009 Emergency Stop Switch 2032 EPT-30-2032 Bearing 30205

EPT-30-KSA Key Switch Assembly 2033 EPT-30-2033 Bearing Plate

2010 EPT-30-2010 M6 Flat Washer 2034 EPT-30-2034 Ball Bearing 6205

2011 EPT-30-2011 M6 x 25 Bolt 2035 EPT-30-2035 25mm Washer

2012 EPT-30-2012 Set Pin 2036 EPT-30-2036 M10 Nut

2013 EPT-30-2013 Pivot Link Arm 2037 EPT-30-2037 8mm Washer

2014 EPT-30-2014 Bushing 2038 EPT-30-2038 Fixed Ring

2015 EPT-30-2015 16mm Snap Ring 2039 EPT-30-2039 Link Rod

2016 EPT-30-2016 Main Body 2040 EPT-30-2040 Bolt

2017 EPT-30-2017 20mm Snap Ring 2041 EPT-30-2041 Mounting Plate

2018 EPT-30-2018 Bushing 2042 EPT-30-2042 8mm Washer

2019 EPT-30-2019 Cylinder Pivot Pin, Upper 2043 EPT-30-2043 Bolt

2020 EPT-30-2020 Cylinder Pivot Pin, Lower 2044 EPT-30-2044 Wheel Stabilizer Assembly

2045 EPT-30-2045 Upper Travel Limit Switch

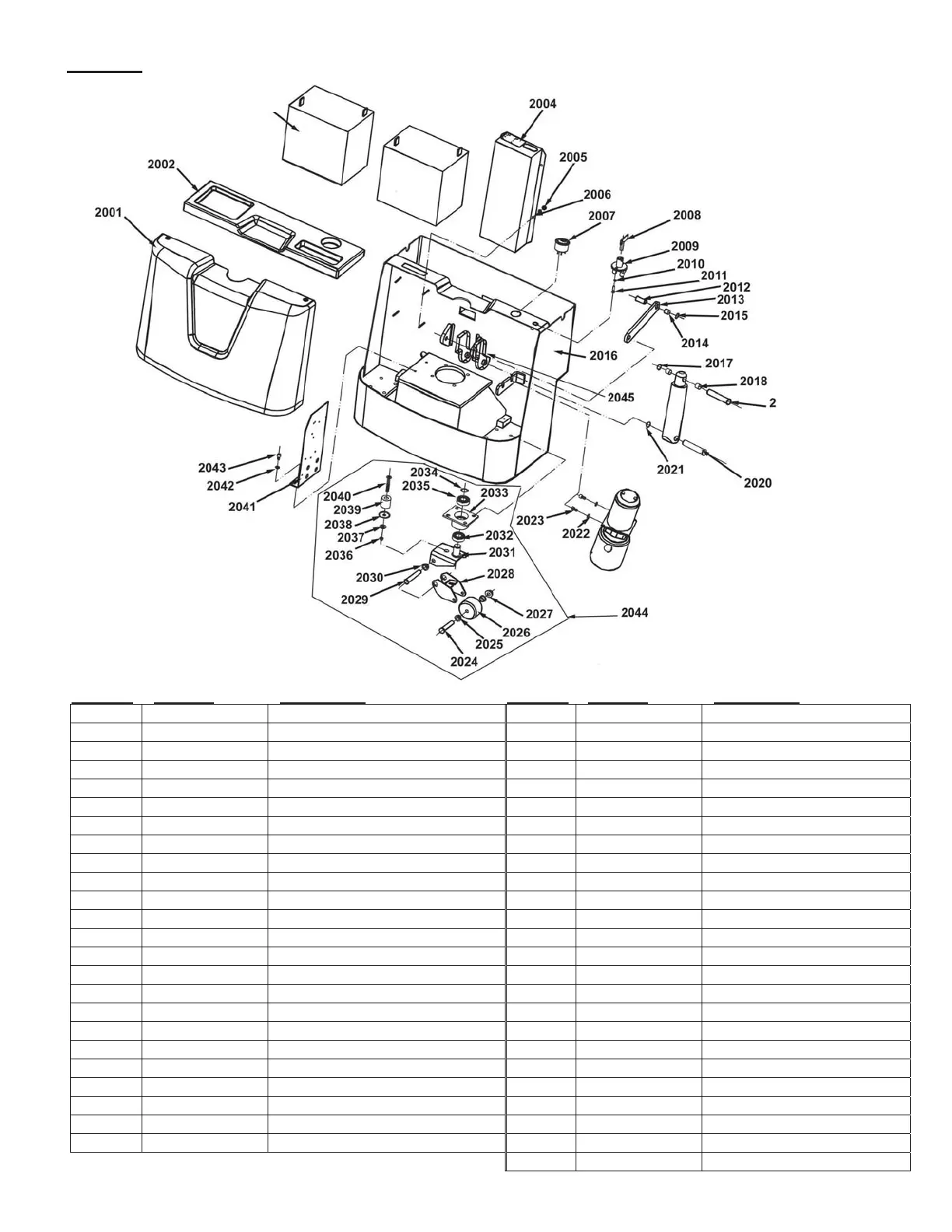

FIG. 1A: EPT-30 MODELS MAIN BODY COMPONENTS

2003
