03/05 03-126-120.doc
V
ESTIL MFG. CO 7

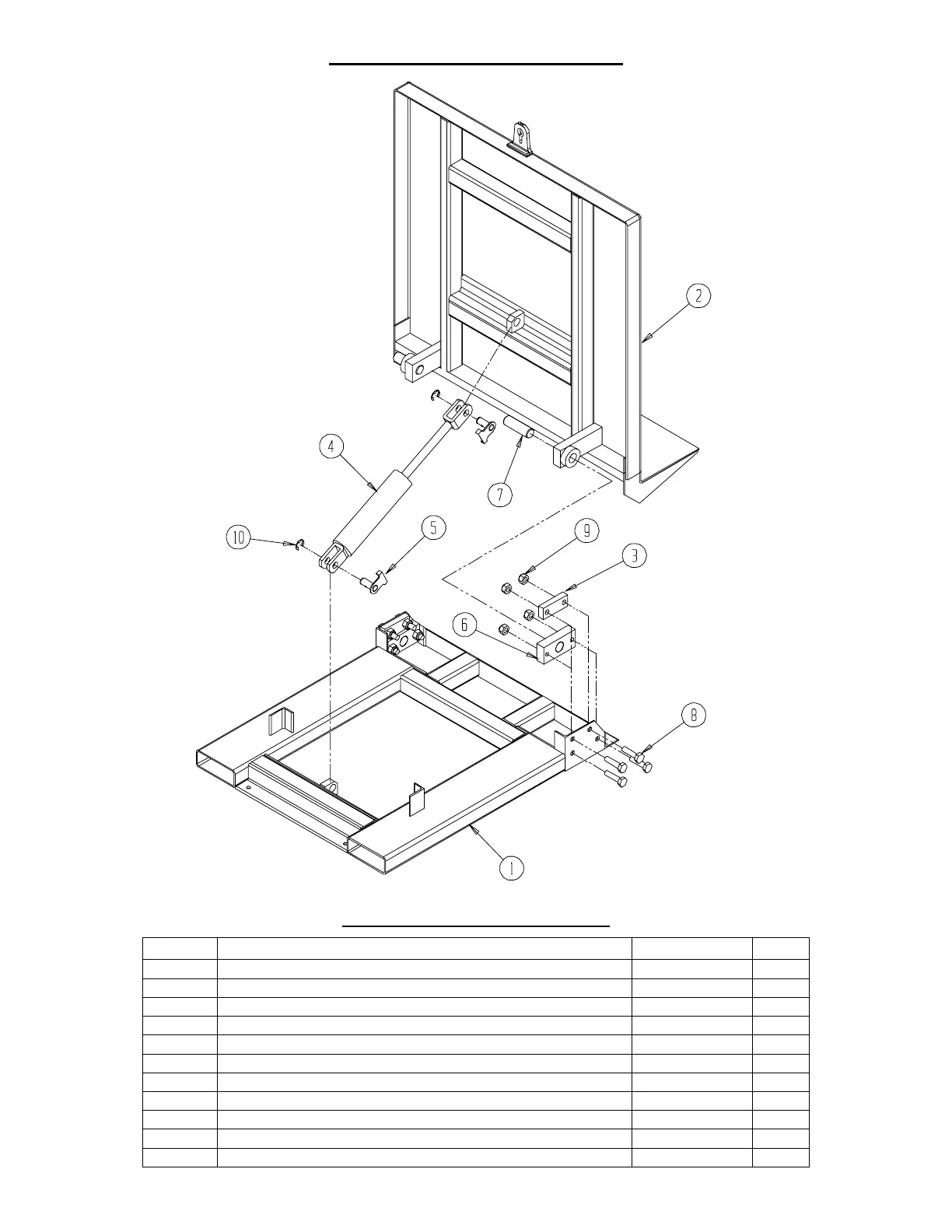

EXPLODED PARTS VIEW -- EHTT
B
ILL OF MATERIALS -- EHTT
Item #: Description Part number Qty.
1 Weldment, base 38-514-009 1
2 Weldment, platform 38-513-003 1
3 Stop block, hinge 38-037-002 2
4 Cylinder, 3” x 10” 99-021-902 1 or 2
5 Pin, hinge assembly, 1ӯ 03-612-002 2
6 Pivot block, hinge 34-516-001 2
7 Pin, hinge block, 1
1
/
2
ӯ x 4
7
/
8
” long 09-112-009 2
8 Bolt, ¾”-10 UNC x 3” long Grade 5 A/L 8
9 Nut, nylock, ¾”-10 UNC A/L 8
10 Snap ring, 1” external A/L 2 or 4
11 Chain, 1/4" welded, and clevis slip hook, ¼” (not shown) A/L 1
