Operator’s Manual 10/23/2023 EHLT-TL MANUAL
Table of Contents Copyright 2023 Vestil Manufacturing Co. Page 7 of 22

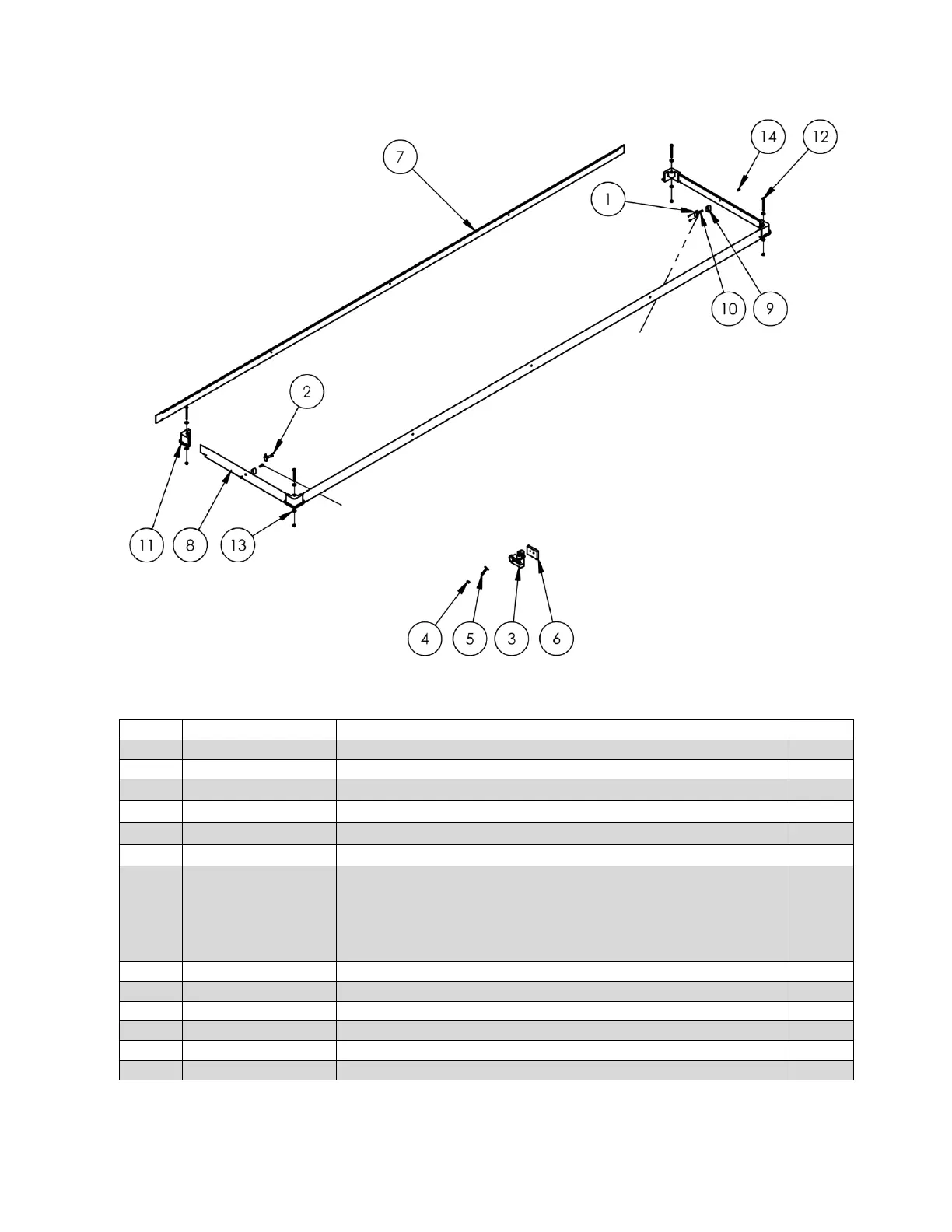

PERIMETER TOEGUARD EXPLODED VIEW (01-515-074)
EHLT-TL Perimeter Toe Guard Assembly Bill of Materials
ITEM
PART NUMBER
DESCRIPTION
QTY.
1*
01-022-022
SWITCH, LIMIT (N. C. MICRO)
2
2*
24008
4-40 X 1/2 BHCS
4
3†
01-022-001
LIMIT SWITCH W/ROLLER ARM
1
4†
37018
NYLON LOCK NUT,GRADE 2, ZINC FINISH,1/4"-20
5
5†
22805
ELEVATOR BOLT, LIMIT SWITCH
1
6†
24-016-002
BRACKET, EHLT SWITCH MOUNT
1
7 & 8
01-015-014
01-015-013
01-015-028
01-015-112
TOE GUARD EXTRUSION FOR 30” SIDES
TOE GUARD EXTRUSION FOR 48” SIDES
TOE GUARD EXTRUSION FOR 144” SIDES
TOE GUARD EXTRUSION FOR 180” SIDES
CONSULT FACTORY FOR OTHER SIDE LENGTHS
2 + 2
9
01-145-010
SPECIALTY HARDWARE, TOE GUARD
2
10
01-015-009
TOE GUARD SUPPORT, CAST RUBBER HOUSING
4
11
11015
HEX BOLT, GRADE A, ZINC PLATED, 1/4"-20 X 3"
4
12
33004
FLAT WASHER, USS, ZINC PLATED, Ø1/4"
8
13
24189
#8-32 FHSCS
2
14
01-015-017
TOE GUARD, LIMIT SWITCH ACTUATOR
2
* Item attaches separately to platform.
† Item attaches to base.
