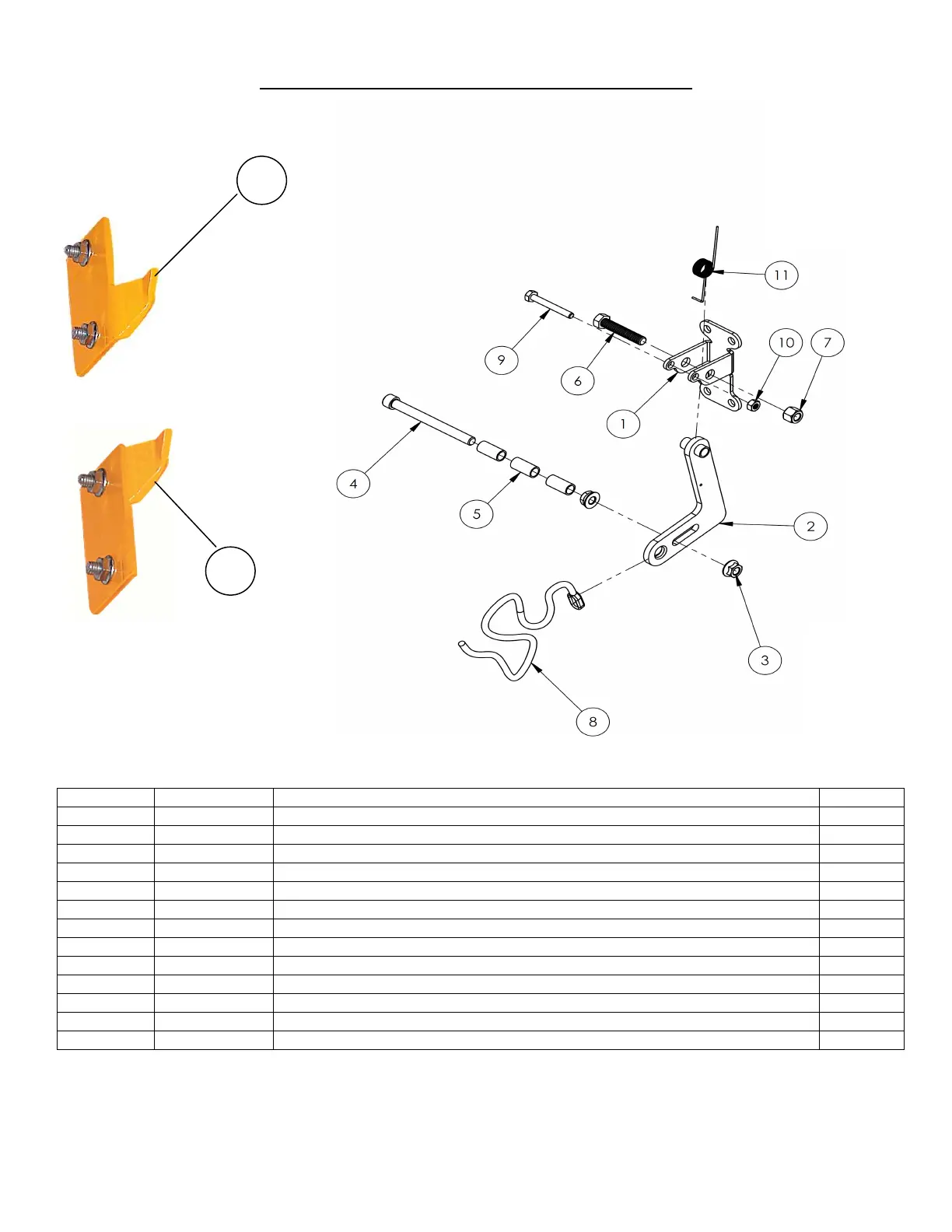

Exploded Parts Diagram and Bill of Materials
ITEM NO PART NO DESCRIPTION QTY
1 23-016-158 BRACKET, SWING GATCH LATCH 1
2 44-537-001 WEDMENT, LEVER 1
3 37341 NUT, FLANGE LOCK, REG 3/8” – 16 2
4 23319 SHCS UTILITY GRADE, 3/8” – 16 X 4 LG 1
5 21-113-027 SPACER, SLEEVE, ROLLERS 3
6 11111 HEX BOLT, GRADE A, ZINC PLATED, 3/8” – 16 X2 1
7 37024 NYLON INSERT LOCK NUT, GRADE 2, ZINC FINISH, 3/8” - 16 1
8 44-037-008 WHITE BRAIDED NYLON ROPE 1
9 11011 HEX BOLT, GRADE A, ZINC PLATED, ¼” – 20 X 2 1
10 37018 NYLON LOCK NUT, GRADE 2, ZINC FINISH, ¼” – 20 1
11 44-146-004 TORSION SPRING, ½ 1
12 44-037-001 TOP LOCK 1
13 44-037-002 BOTTOM LOCK 1
12
13
