Table of Contents Rev. 6/25/2020 D MANUAL
Table of Contents Copyright 2020 Vestil Manufacturing Corp. Page 9 of 18

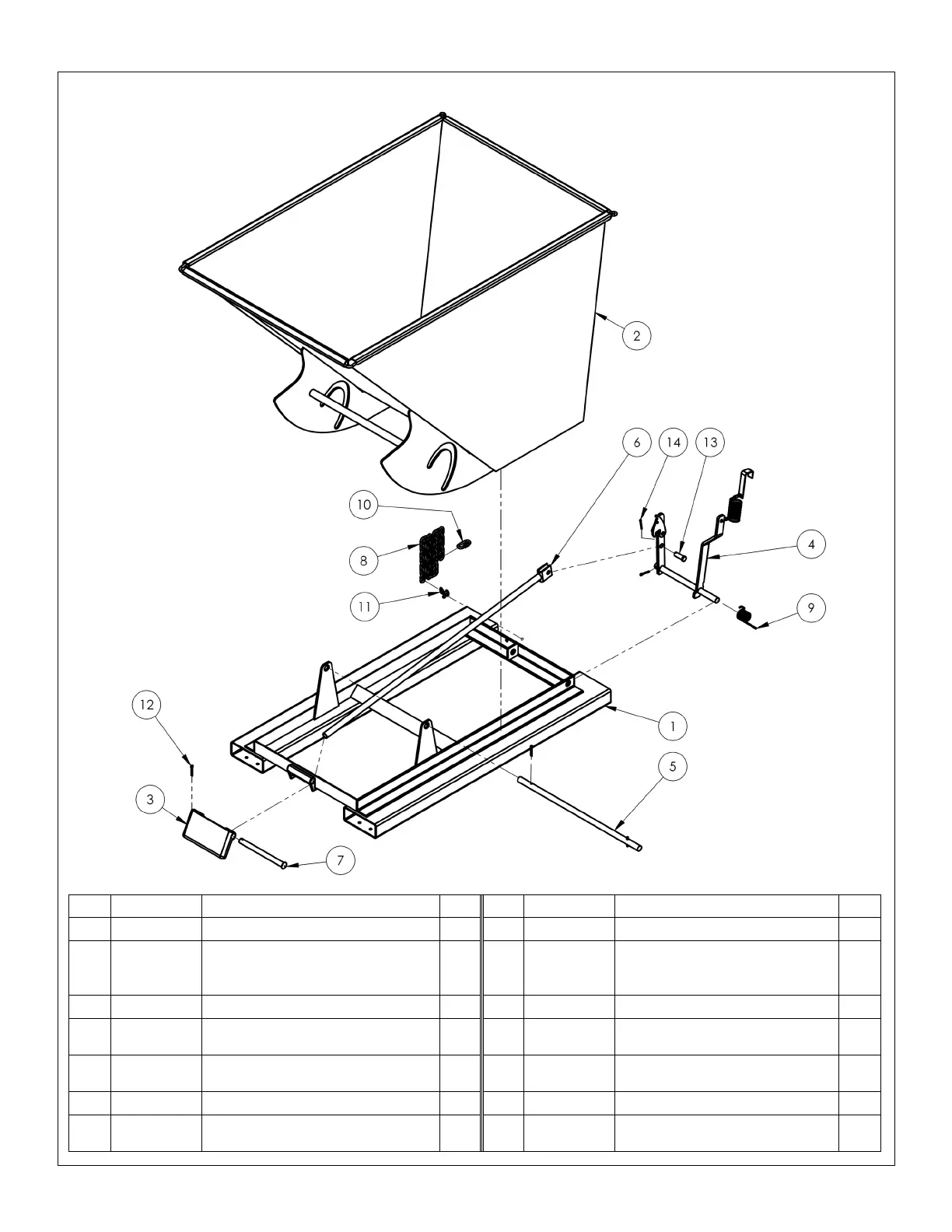

D-150 series hoppers exploded parts diagram & bill of materials
Item
Part no.
Description
Qty.
Item
Part no.
Description
Qty.
1
37-514-004
Frame, weldment, base
1
8
99-145-037
5
/
16
” chain 36” long
1
2
37-545-046
37-545-015
Weldment, chute:
D-150-LD
D-150-MD & D-150-HD
1
1
9 37-146-005 Spring, torsion, hopper, release
1
3
37-037-040
Bumper release for D-hoppers
1
10
99-145-053
5
/
16
” quick link
1
4 37-537-020
Weldment, lock, release, lever
assembly, hopper
1 11 99-145-084 Lap link 1
5 37-612-006
Subassembly, pin, main
connection pin
1 12 65127 Cotter pin, zinc plated,
3
/
16
” x 2”
3
6
37-537-006
Release lever rod weldment
1
13
28-112-043
Pin,
3
/
4
” x 2” retaining clevis
1
7 37-112-006 Pin, bumper plate 1 14 65080
Extended prong cotter pin, zinc
finish,
1
/
8
” x 2”
1
