Table of Contents Rev. 6/25/2020 D MANUAL
Table of Contents Copyright 2020 Vestil Manufacturing Corp. Page 12 of 18

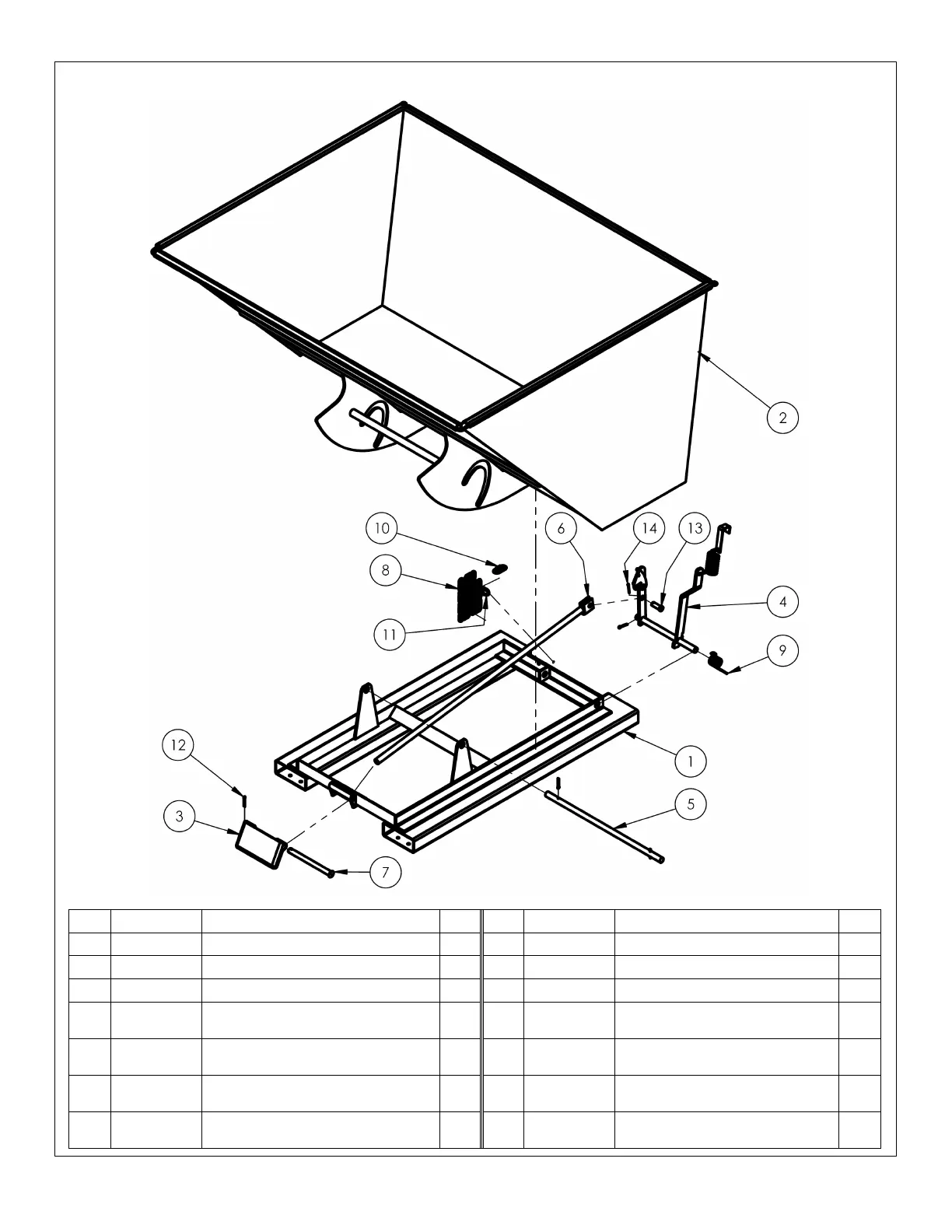

D-300 series hoppers exploded parts diagram & bill of materials
Item
Part no.
Description
Qty.
Item
Part no.
Description
Qty.
1 37-514-004 Frame, weldment, base 1 8 99-145-037
5
/
16
” chain 36” long 1
2 37-545-006 Weldment, chute 1 9 37-146-005 Spring, torsion, hopper release 1
3 37-037-040 Bumper release for D-hoppers 1 10 99-145-053
5
/
16
” quick link 1
4 37-537-020
Weldment, lock, release, lever
assembly, hopper
1 11 99-145-084 Lap link 1
5 37-612-006
Subassembly, pin, main
connection pin
1 12 65127 Cotter pin, zinc plated,
3
/
16
” x 2”
3
6 37-537-006 Release lever rod weldment 1 13 28-112-043
Pin,
3
/
4
” x 2” long retaining
clevis
1
7 37-112-006 Pin, bumper plate 1 14 65080
Extended prong cotter pin, zinc
finish,
1
/
8
” x 2”
1
