Table of Contents Rev. 7/9/2019 CYL-DLX-1 MANUAL
Table of Contents Copyright 2019 Vestil Manufacturing Corp. Page 3 of 6

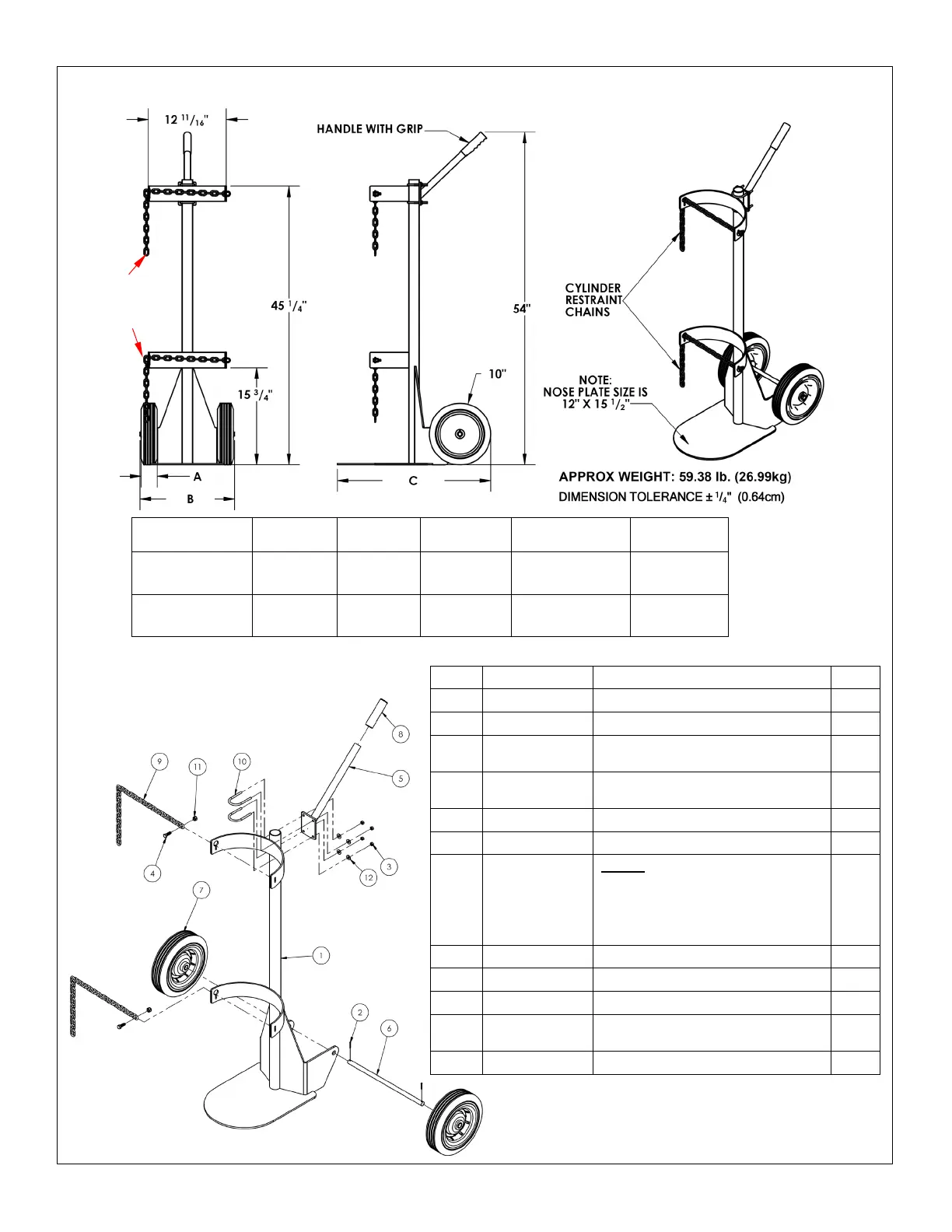

CYL-D-1-PN & CYL-D-1-HR Exploded View & Bill of Materials
Item
Part no.
Description
Qty.
1
16-514-139
Weldment, gusset, base
1
2
65026
Cotter pin, z-plated,
5
/
64
”x1”
2
3
37018
Nylon lock nut, gr. 2, zinc finish,
1
/
4
”-20
4
4
11005
Bolt,
1
/
4
”-20UNCx1”, HHCS #2,
z-plated
2
5
16-525-021 Weldment, single bar, handle 1
6
16-112-019 Axle, BFSJ-KIT-A8.625 1
7
16-132-276
16-132-310
Wheel:
CYL-D-1-PN: 10” x 3
1
/
2
”
pneumatic, for
5
/
8
” axle
CYL-D-1-HR: 10” x 2
1
/
2
” hard
rubber, 16mm steel hub
2
2
8
13-025-023 Handle grip, 1
1
/
8
” I.D., red 1
9
99-145-031
3
/
16
” chain 24” long 2
10
42022
Bolt, U-bolt,
1
/
4
”-20 for 1
1
/
4
” pipe
2
11
37021
Nylon insert lock nut, gr. 2, zinc
finish,
5
/
16
”-18
2
12
33004 Flat washer, USS, z-plated,
1
/
4
” 4
Model A B C Net weight Capacity
CYL-D-1-PN
3
1
2
”
8.9 cm
16
5
/
8
”
42.2 cm
25
1
/
16
”
63.7 cm
55.11 lb.
25.1 kg
500 lb.
227.3 kg
CYL-D-1-HR
2
1
2
”
6.4 cm
15
3
/
8
”
39.1 cm
24
15
/
16
”
63.3 cm
59.34 lb.
27.0 kg
500 lb.
227.3 kg
NOTE: Tolerance for all dimensions ±0.25” (±0.64 cm).
Retainer
chains
