Rev. 5/6/2013 CYL-D-1-HR, Manual.doc

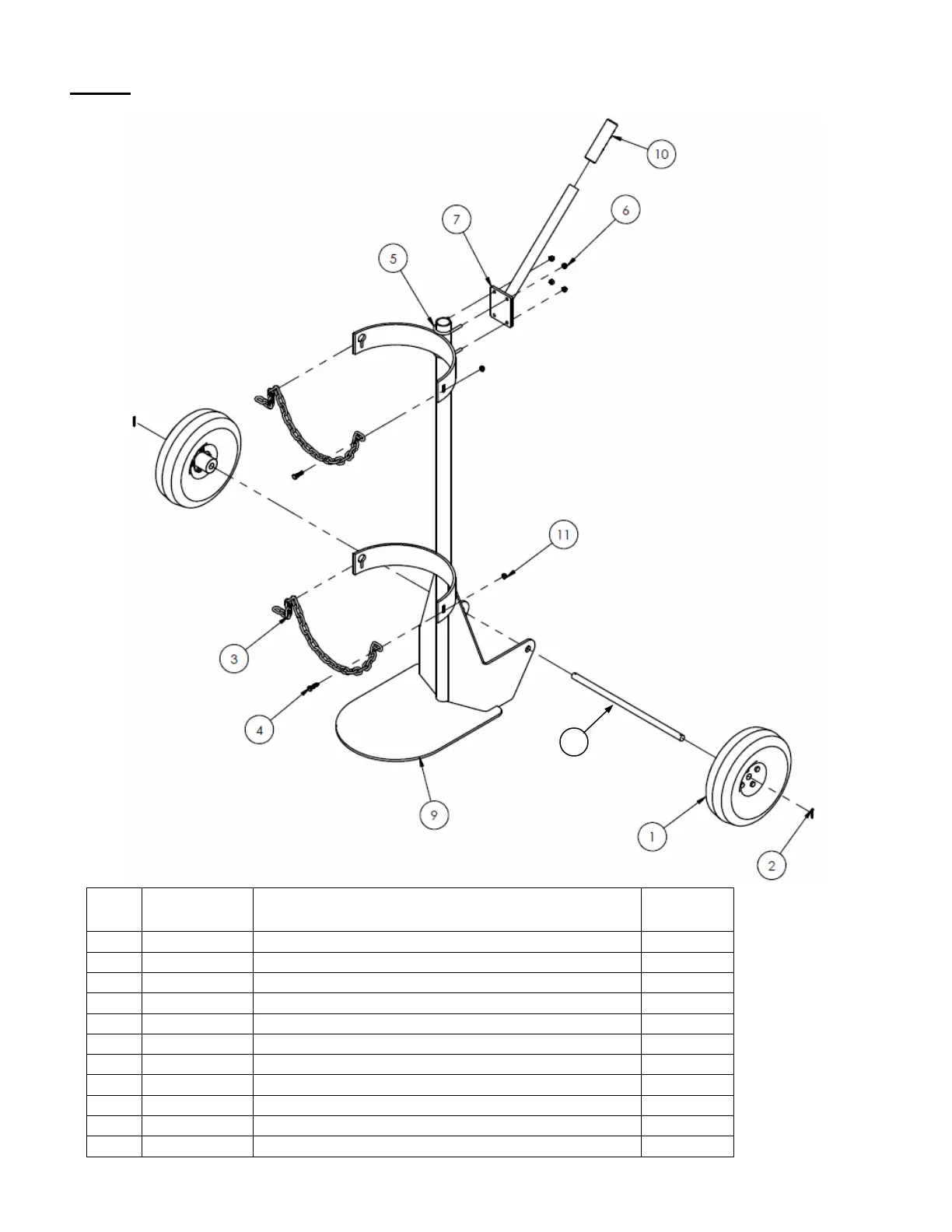

FIG. 1: CYL-D-1-PN exploded parts diagram & bill of materials
8
Item
no.
Part no. Description Quantity
1 16-132-199 10in. x 3½in. pneumatic wheel for
5
/
8
in. axle 2
2 65026
5
/
64
in. x 1 in. zinc-plated cotter pin 2
3 44-145-004
3
/
16
in. x 24in. chain 2
4 11005
1
/
4
in. – 20 UNC x 1in. HHCS #2 zinc-plated bolt 2
5 42016
1
/
4
in. – 20 UNC x 1½in. U-bolt 2
6 36102
1
/
4
in. – 20 zinc-plated hex nut 4
7 16-525-021 Handle weldment 1
8 16-112-019 Axle 1
9 16-514-139 Base and support gusset weldment 1
10 13-025-023 1
1
/
8
in. (inner diameter) red handle grip 1
11 37018
1
/
4
in. – 20 UNC zinc-plated nylock nut 2
Copyright 2013 Vestil Manufacturing Corp. Page 3 of 7
