Rev. 5/3/2018 CR MANUAL
Copyright 2018 Vestil Manufacturing Corp. Page 4 of 8

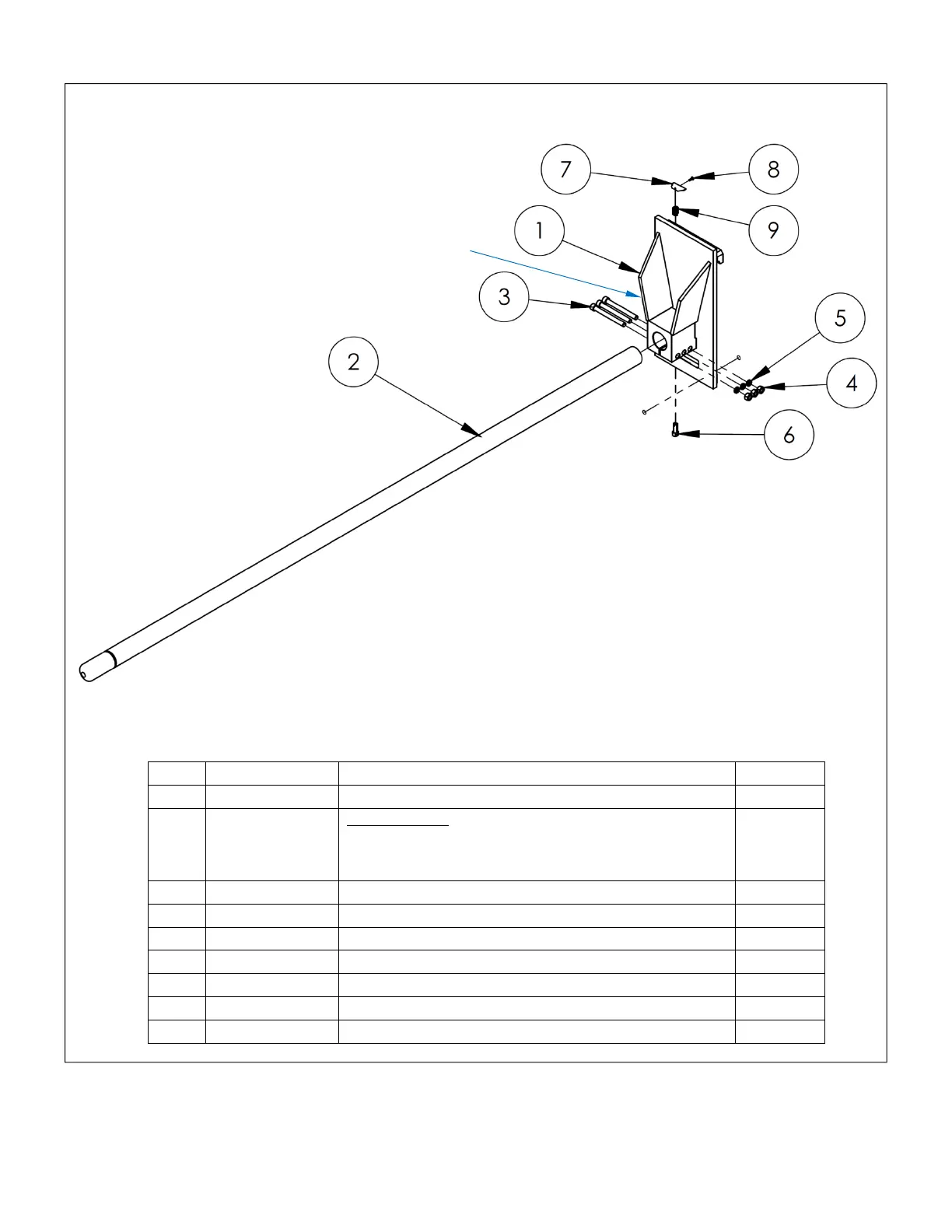

Exploded view of CR-series carpet ram: Class 3 carriage, welded carriage clamp
Item Part no. Description Quantity
1 08-538-002 Carriage back plate weldment 1
2
08-514-092
08-514-093
08-514-094
Pole weldment:
CR-108-3 (9ft.)
CR-120-3 (10ft.
CR-144-3 (12ft.)
1
1
1
3 23525
5
/
8
in. – 11 x 6in. grade 8 SHCS bolt 3
4 36414
5
/
8
in. – 11 grade 8 UNC hex nut 3
5 33692
5
/
8
in. high collar lock washer 3
6 08-145-021 Latch pin 1
7 08-145-020 Latch lever 1
8 08-145-022 Latch rivet 1
9 08-146-004 Latch spring 1
Torque specifications for clamp fasteners:
Item no. 2 (pole mounting bolts;
5
/
8
in. – 11 x 6in.
grade 8 SHCS bolt) should be fastened to hex nuts
(item no. 3) with 238 ft*lbs. of torque.
Roll stop
