Rev. 9/15/2016 COLV-4, MANUAL
Copyright 2016 Vestil Manufacturing Co. Page 3 of 8
Specifications:

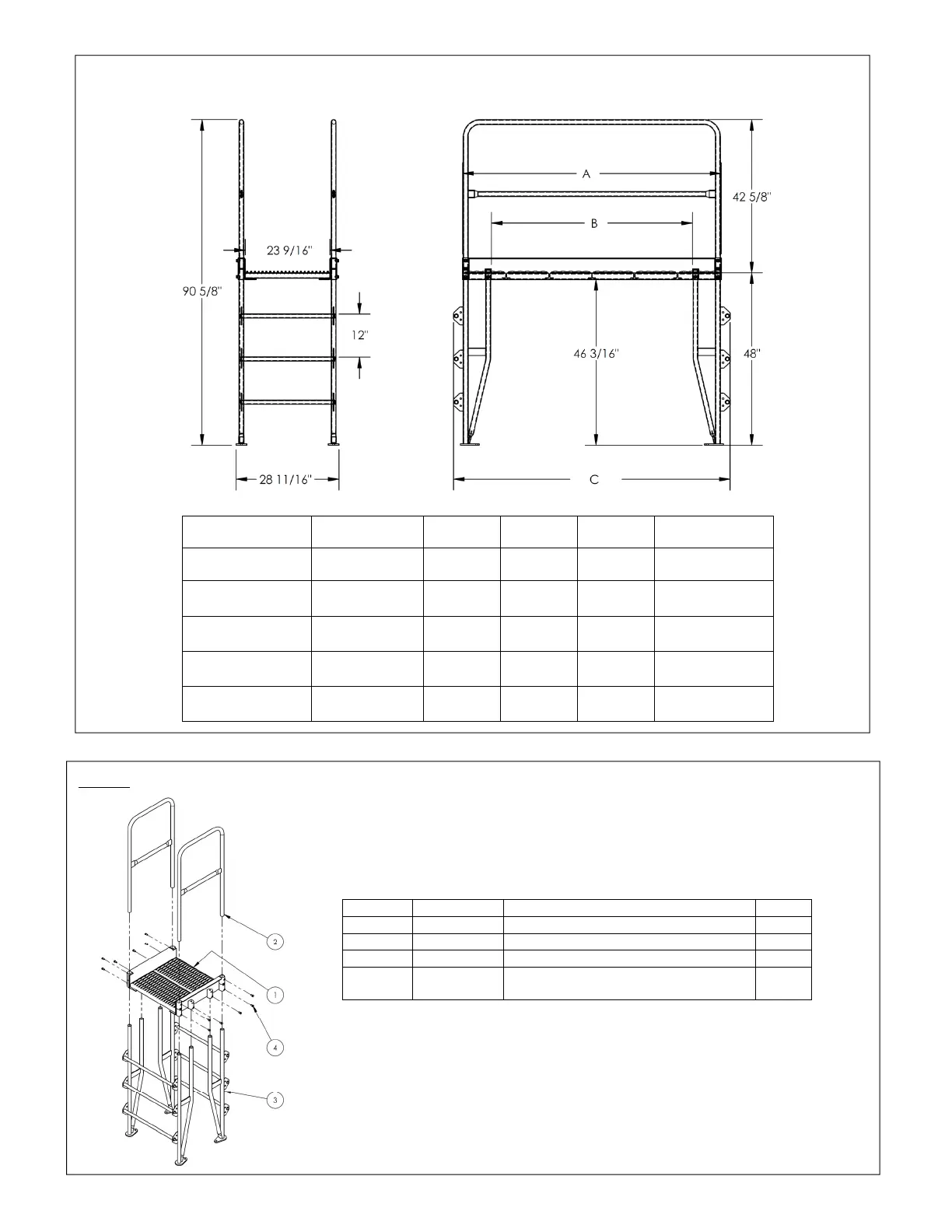

Dimensions and other specifications for all standard models appear in the diagrams and table below.
Model Capacity A B C Net Weight
COLV-4-46-8 500 lb. 24” 8” 29
1
/
16
” 182.4 lb.
COLV-4-46-20 500 lb. 36” 20” 41
1
/
16
” 216.8 lb.
COLV-4-46-32 500 lb. 48” 32” 53
1
/
16
” 251.3 lb.
COLV-4-46-44 500 lb. 60” 44” 65
1
/
16
” 285.7 lb.
COLV-4-46-56 500 lb. 72” 56” 77
1
/
16
” 320.1 lb.
FIG. 1: COLV-4-46-8 exploded parts diagram and bill of materials
Item no. Part no. Description Qty.
1 44-513-020 Weldment, deck, platform 2-step 1
2 44-524-173 Weldment, handrail, 2-step platform 2
3 44-647-290 Weldment, steps, vertical 2
4 11103
Hex bolt, grade A, zinc plated,
3
/
8
” – 16
x
3
/
4
”
12
