TABLE OF CONTENTS Rev. 2/11/2021 CART-LP, MANUAL

TABLE OF CONTENTS Copyright 2021 Vestil Manufacturing Co. Page 6 of 14

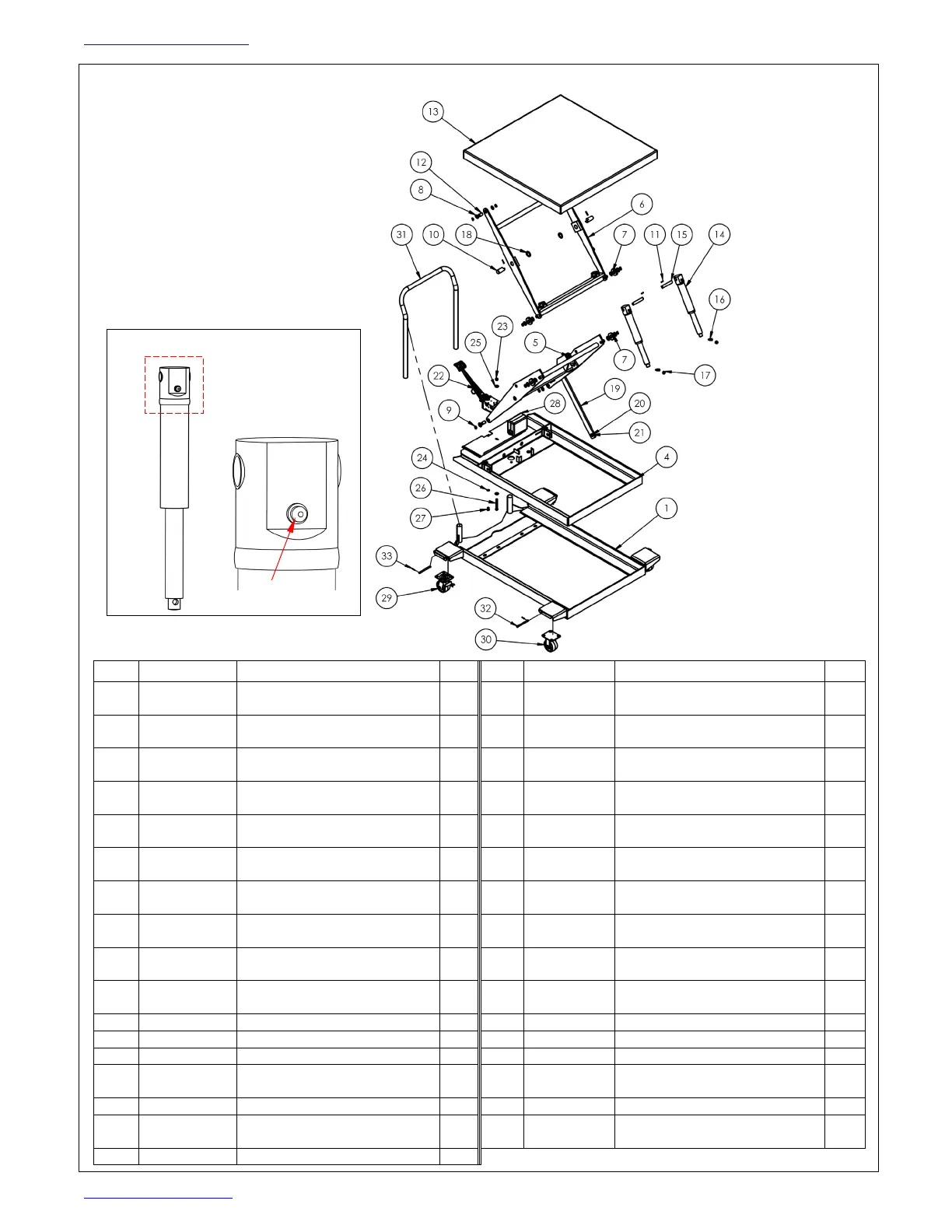

EXPLODED VIEW: CART-LP-2000-4242-FP

01-006-404

CYLINDER (14)

BLEEDER

SCREW

ITEM PART NO. DESCRIPTION QTY. ITEM PART NO. DESCRIPTION QTY.

1 01-514-182 WELDMENT, FRAME 1 18 33456

MACHINERY BUSHING, PLAIN

FINISH, Ø1 1/8" X 10 GA

2

2 01-001-003

FINAL ASSEMBLY W/O

SHIPPING

1 19 24-037-001

MAIN PROP, EHLT 1

3 01-002-003

FINAL ASSEMBLY W/O POWER

UNIT

1 20 33444

MACHINE BUSHING, Ø 1 X 18

GA.

1

4 01-514-002 WELDMENT, FRAME, SCTAB 1 21 20-117-003

EXTERNAL RETAINING RING, 1"

DIA SHAFT

1

5 01-510-003

WELDMENT, LEG, SCISSOR,

INNER

1 22 99-640-005

HYDRAULIC FOOT PUMP, AUTO-

SHIFTER, 2-SPEED

1

6 01-510-004

WELDMENT, LEG, SCISSOR,

OUTER

1 23 37024

NYLON INSERT LOCK NUT,

GRADE 2, ZINC FINISH, 3/8"-16

1

7 01-527-002 ROLLER, ASSY Ø2 1/4" X 1/2" W 4 24 33622

SPLIT LOCK WASHER, CARBON

STEEL, MEDIUM ZINC FINISH, 3/8"

1

8 01-113-001 SPACER/SHIM (MCH BUSHING) 16 25 33008

FLAT WASHER, LOW CARBON,

USS, ZINC PLATED, 3/8"

2

9 38-117-001

RETAINER RING, EXTERNAL FOR

Ø3/4 SHAFT

12 26 11118

HEX BOLT, GRADE A, ZINC

PLATED, 3/8-16 X 3 3/4"

1

10 01-112-008 PIN, SCISSOR PIVOT 2 27 11103

HEX BOLT, GRADE A, ZINC

PLATED, 3/8-16X3/4

1

11

64134

SPRING PIN

4

28

01-023-003

ROTO MOLDED TANK, 3 x 5 x 6

1

12

01-112-009

PIN, HINGE PIVOT

4

29

16-132-259

CASTER, SWIVEL W/ BRAKE, 4X2

2

13

01-513-004

WELDMENT, DECK 42 x 42

1

30

16-132-260

CASTER, RIGID, 4X2

2

14 99-021-915-001

CYLINDER, HYDRAULIC, Ø1

1/2" x 7", RAM STYLE

2 31 99-025-014 HANDLE, PUSH, 22" C/C 1

15

01-112-010

PIN, CYLINDER PIVOT

2

32

99-112-006

PIN, CLEVIS

4

16 01-118-002 BOLT, CYLINDER RETAINING 2 33 65076

Ø1/8" X 1" COTTER PIN, Z-

PLATED

4

17

36209

1/2 - 13 HEX JAM NUT PLAIN

2
