0813 Rev. 5/20/2014 BTT, manual.doc
Copyright 2014 Vestil Manufacturing Co. Page 4 of 10

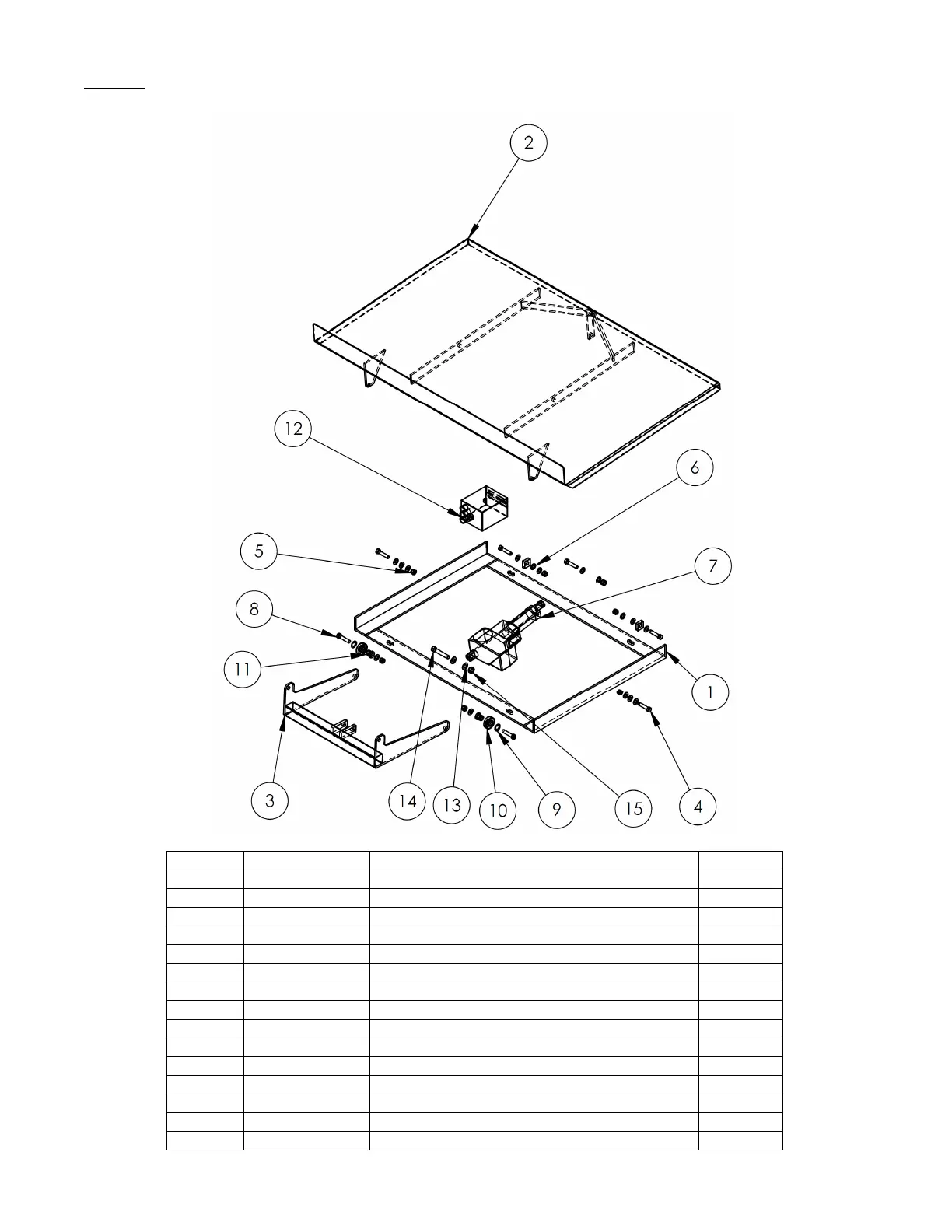

FIG. 2: BTT-5-46 Exploded Parts Diagram & Bill of Materials
Item no. Part no. Description Quantity
1 03-514-004 Frame assembly 1
2 03-513-007 28in. x 46in. deck subassembly 1
3 03-512-002 Hinge link assembly 1
4 11110
3
/
8
in. - 16 x 1¾in. HHCS #2 zinc-plated bolt 5
5 37024
3
/
8
in. - 16 Nylock nut 7
6 33082
3
/
8
in. zinc-plated SAE flat washer 16
7 03-148-001 Linear actuator (BTT-500) 1
8 24095
3
/
8
in. - 16 x 1¾in. UNC BHSCS bolt 2
9 68083 Steel E-clip for
5
/
8
in. shaft 2
10 20-110-006 Roller bearing CA-40-2/4/6 2
11 21-113-021 Bearing shaft spacer 2
12 03-148-002-001 Control box 1
13 33084
7
/
16
in. SAE flat washer 2
14 13159
7
/
16
in. - 14 x 2½in. HHCS #5 zinc-plated 1
15 37027
7
/
16
in. - 14 zinc-plated Nylock nut 1
