Rev. 9/26/2016 BAR-R & BAR-A, manual
Copyright 2016 Vestil Manufacturing Corp. Page 5 of 10

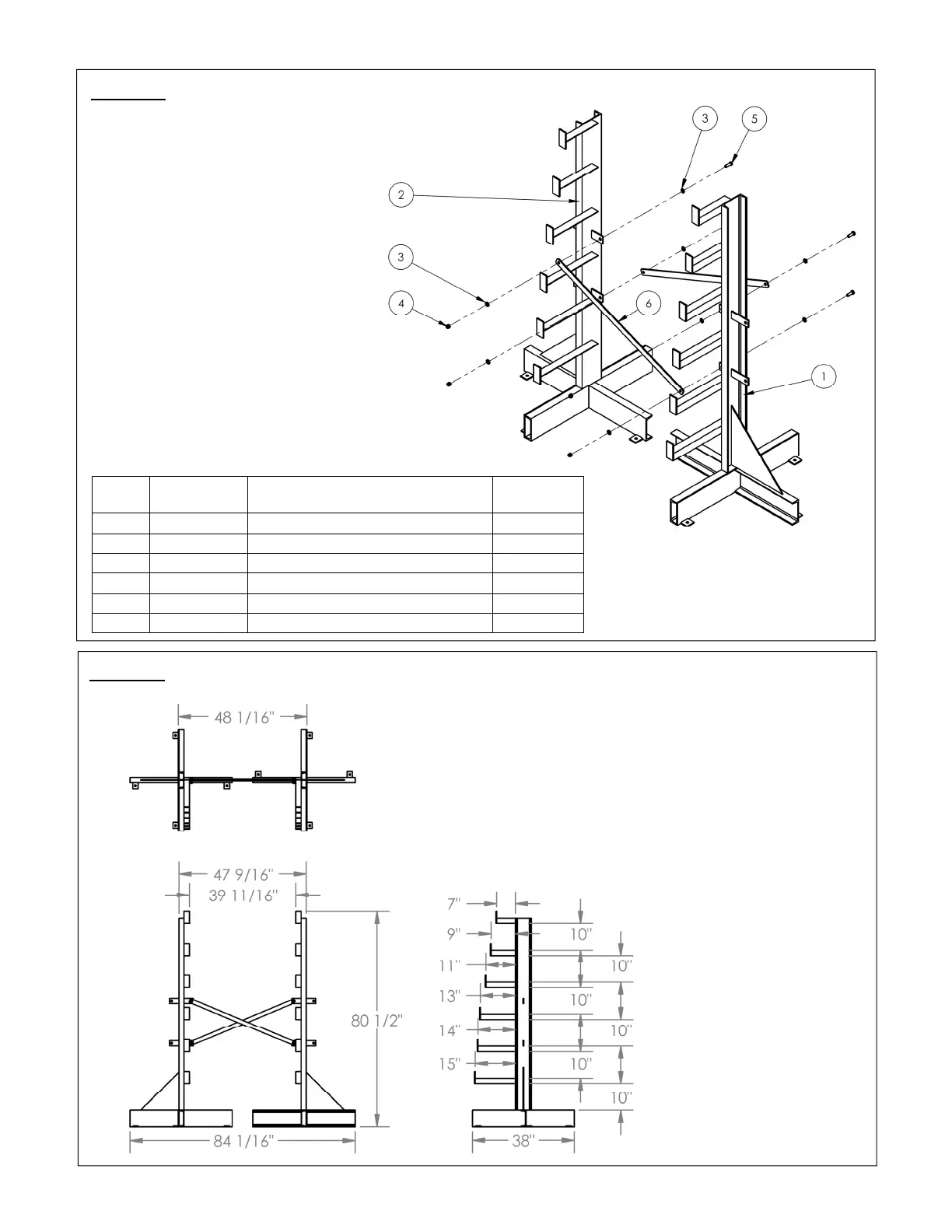

FIG. 3A: BAR-R-84-S Exploded Parts Diagram and Bill of Materials
Item
no.
Part no. Description Quantity
1 31-514-145 Weldment, frame, left
1
2 31-514-050 Weldment, frame, right
1
3 33011 1/2 USS plain flat washer
8
4 37030 1/2” -13 Nylon insert lock nut
4
5 12209 1/2 – 13 GR. 5 X 1 ½ LG.
4
6 31-017-017 Bar stiffener, upright, bar rack
2
FIG. 3B: BAR-R-84-S dimensions and capacity
Overall width = 38”
Overall length = 84
1
/
16
”
Overall height = 80
1
/
2
”
Capacity = 500lb. per arm
Storage bays = 6
Bar stock stored on one side of uprights.
Construction includes anchor bolt brackets for
1
/
2
” anchor bolts of
appropriate length as selected by your building engineer.
