Table of Contents Rev. 9/29/2020 AWST MANUAL
Table of Contents Copyright 2020 Vestil Manufacturing Corp. Page 3 of 5

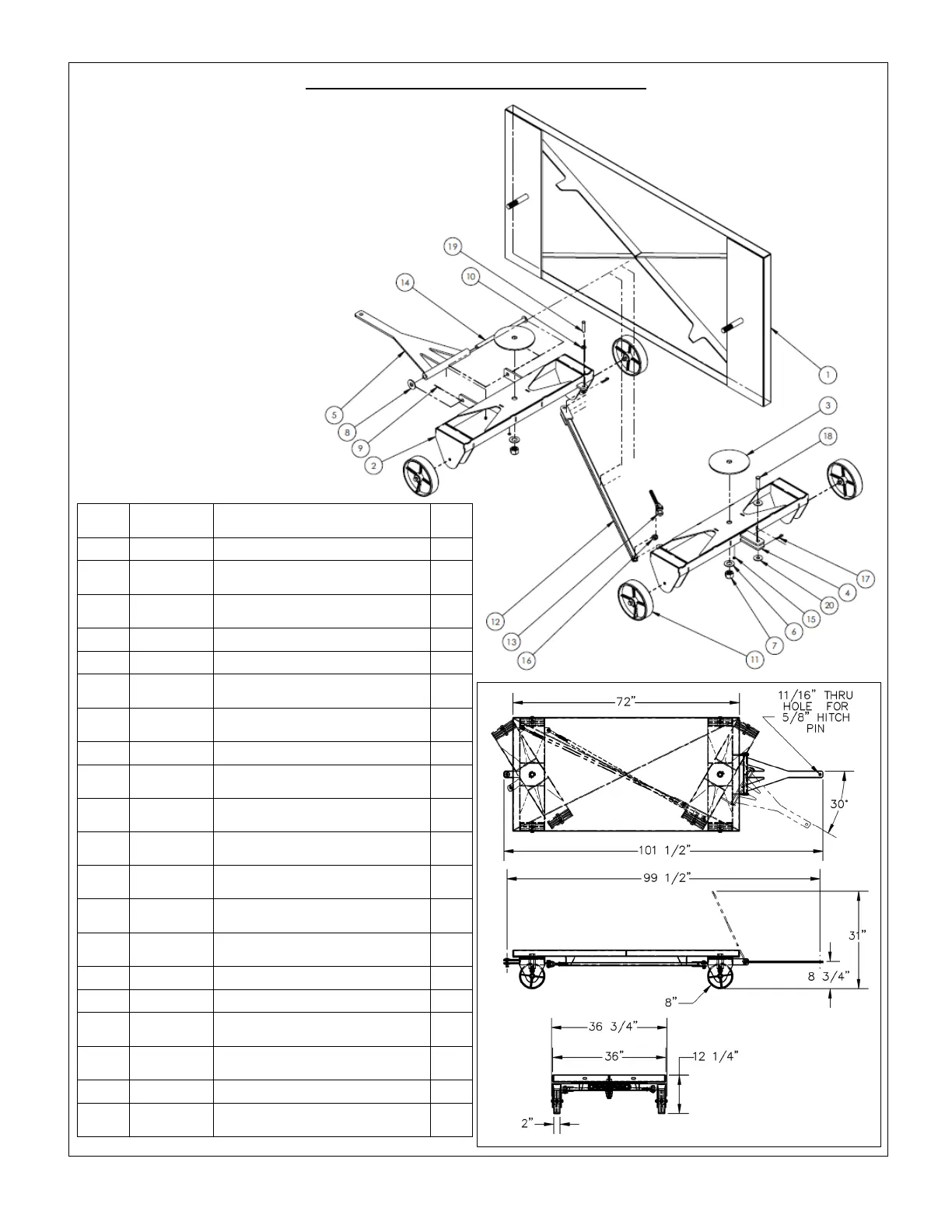

Exploded View and Bill of Materials
ITEM
NO.
PART NO. DESCRIPTION QTY.
1
16-513-045
DECK ASSEMBLY WELDMENT
1
2
16-514-348
FRONT COUPLER SUB-ASSEMBLY
WELDMENT
1
3
16-115-001
UHMW THRUST BEARING
WASHER
2
4
16-514-349
REAR COULER SUB-ASSEMBLY
1
5
16-514-351
FRAME TONGUE SUB-ASSEMBLY
1
6
33095
SAE FLAT WASHER, 1 1/16 ID X 2
OD
2
7
37089
STEEL NYLON-INSERT LOCK
NUTS, UNS
2
8
33018
USS FLAT WASHER, Z-PLATED, ¾”
1
9
65078
EXTENDED PRONG COTTER PIN,
ZINC FINISH, 1/8” X 1 ½”
1
10
33011
FLAT WASHER, USS, PLAIN
FINISH, ½”
2
11
16-132-039-
002
8” X 2” POLY-ON-STEEL WHEEL
WITH ½” AXLE
4
12
16-514-350
TIE ROD FRAME SUB-ASSEMBLY
WELDMENT
1
13
99-145-184
STEEL TURNBUCKLE WITH
CLEVIS
1
14
16-612-005
PIN TONGUE SUB-ASSEMBLY
WELDMENT
1
15
58794
GREESE ZERK, 1/8 NPT
3
16
36413
GRADE 8 NUT, 5/8-11
1
17
45288
ZINC PLATED STEEL HAIRPIN
COTTER
2
18
99-112-079
CARBON STEEL CLEVIS PIN, 5/8”
X 2 ¼”
1
19
66117
CLEVIS PIN, ½ X 2 ¼
1
20
33015
USS FLAT WASHER, PLAIN FINISH,
5/8” X 1.750
2
