Table of Contents Rev. 5/28/2025 AHSN, MANUAL
Table of Contents Copyright 2025 Vestil Manufacturing Co. Page 5 of 26

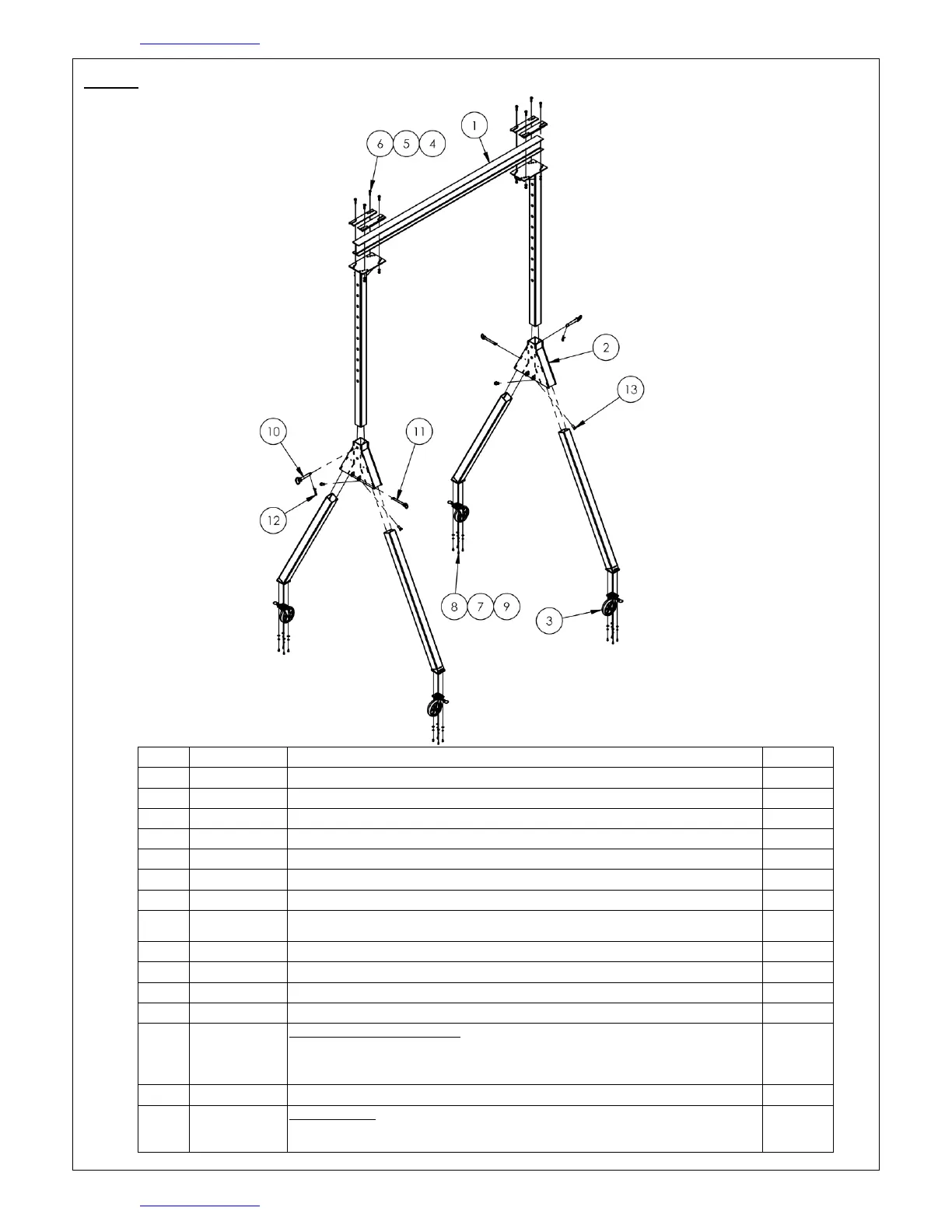

FIG. A: AHSN-2-10-12, AHSN-2-10-14, & AHSN-2-10-16 Exploded View & Bill of Materials
28-006-298
*Part numbers 19211-A & 19211-B equivalent to, and interchangeable with, part no. 0129020.
Item
Part no.
Description
Quantity
1
28-014-384
FRAME, DOMESTIC STEEL I-BEAM
1
2
28-514-237
WELDMENT, STEEL LEG YOKE
2
3
16-132-249
CASTER, LOCKING
4
4
33626
LOCK WASHER Z PLATED, Ø 1/2
8
*5
19211-A
Ø1/2-13 NUT - COMES W/BOLT IN COMBO #19211
8
6*
19211-B
Ø1/2-13 x 2" A325 BOLT(ORDER COMBO #19211 W/NUT)
8
7
33620
LOCK WASHER, MEDIUM SPLIT, Ø5/16"
16
8
11053
Ø 5/16 - 18 x 3/4 LG HHCS #2 Z-PLATED,
GRADE A
16
9
33006
FLAT WASHER,ZINC PLATED,USS, Ø5/16"
16
10
28-112-027
PIN, AXLE, PIVOT, ROLLER
2
11
28-112-007
HARDWARE, RETAINING PIN Ø3/4 X 6 5/8
2
12
45282
#6 HITCH PIN CLIP
2
14
28-514-312
28-514-313
28-514-314
Weldment, upright assembly
AHSN-2-10-12
AHSN-2-10-14
AHSN-2-10-16
2
2
2
15
28-516-053
WELDMENT, I-BEAM CLAMP
4
16
28-514-319
28-514-320
Leg weldment
12ft. H (AHSN-20-10-12)
14ft - 16ft. H (AHSN-2-10-14 & AHSN-2-10-16)
4
4
