Table of Contents Rev. 5/28/2025 AHSN, MANUAL
Table of Contents Copyright 2025 Vestil Manufacturing Co. Page 7 of 26
*Part numbers 19211-A & 19211-B equivalent to, and interchangeable with, part no. 0129020.
Item
Part no.
Description
Qty.
Item
Part no.
Description
Qty.
1
28-514-237
WELDMENT, STEEL LEG YOKE
2
9
28-112-027
PIN, AXLE, PIVOT, ROLLER
2
2
16-132-249
CASTER, LOCKING
4
10
28-112-007
HARDWARE, RETAINING PIN Ø3/4 X
6 5/8
2
3
33626
LOCK WASHER Z PLATED, Ø 1/2
8
11
45282
#6 HITCH PIN CLIP
2
4
19211-A
Ø1/2-13 NUT - COMES W/BOLT IN
COMBO #19211
8
12
28-014-392
FRAME, DOMESTIC STEEL I-BEAM
1
5
19211-B
Ø1/2-13 x 2" A325 BOLT(ORDER
COMBO #19211 W/NUT)
8
13
11359
HHCS #2 Z-PLATED, 3/4 -10 x 1 1/2
4
6
33620
LOCK WASHER, MEDIUM SPLIT, Ø5/16"
16
14
28-514-312
28-514-313
28-514-314
Weldment, upright assembly:
AHSN-2-20-12
AHSN-2-20-14
AHSN-2-20-16
2
2
2
7
11053
Ø 5/16 - 18 x 3/4 LG HHCS #2 Z-PLATED,
GRADE A
16
15
28-516-053
WELDMENT, I-BEAM CLAMP
4
8
33006
FLAT WASHER,ZINC PLATED,USS, Ø5/16"
16
16
28-514-319
28-514-320
28-514-320
Leg weldment:
AHSN-2-20-12
AHSN-2-20-14
AHSN-2-20-16
4
4
4
17

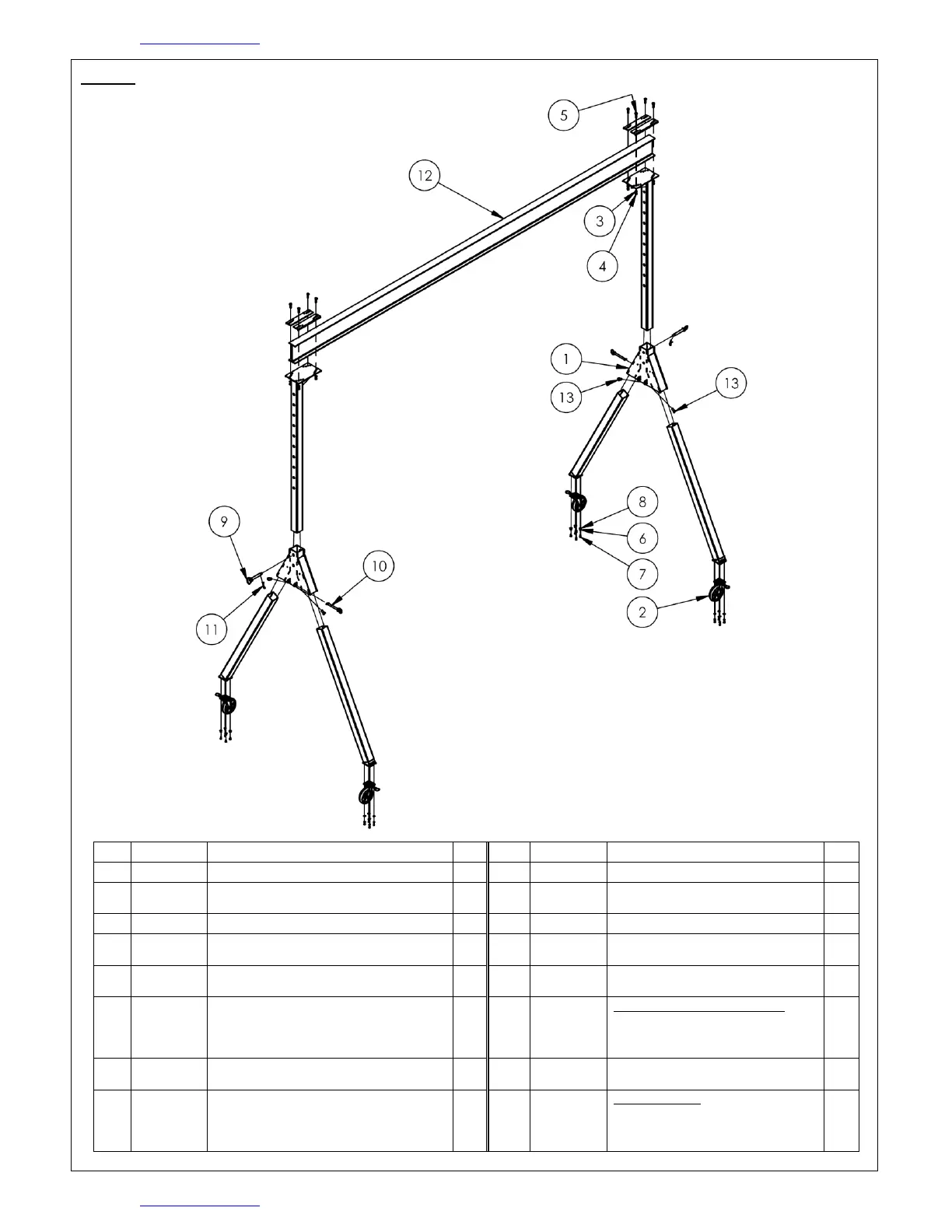

FIG. C: AHSN-2-20-12, AHSN-2-20-14, & AHSN-2-20-16 Exploded View & Bill of Materials
28-006-307
