TABLE OF CONTENTS Rev. 5/23/2025 AHS MANUAL
TABLE OF CONTENTS Copyright 2022 Vestil Manufacturing Corp. Page 7 of 26

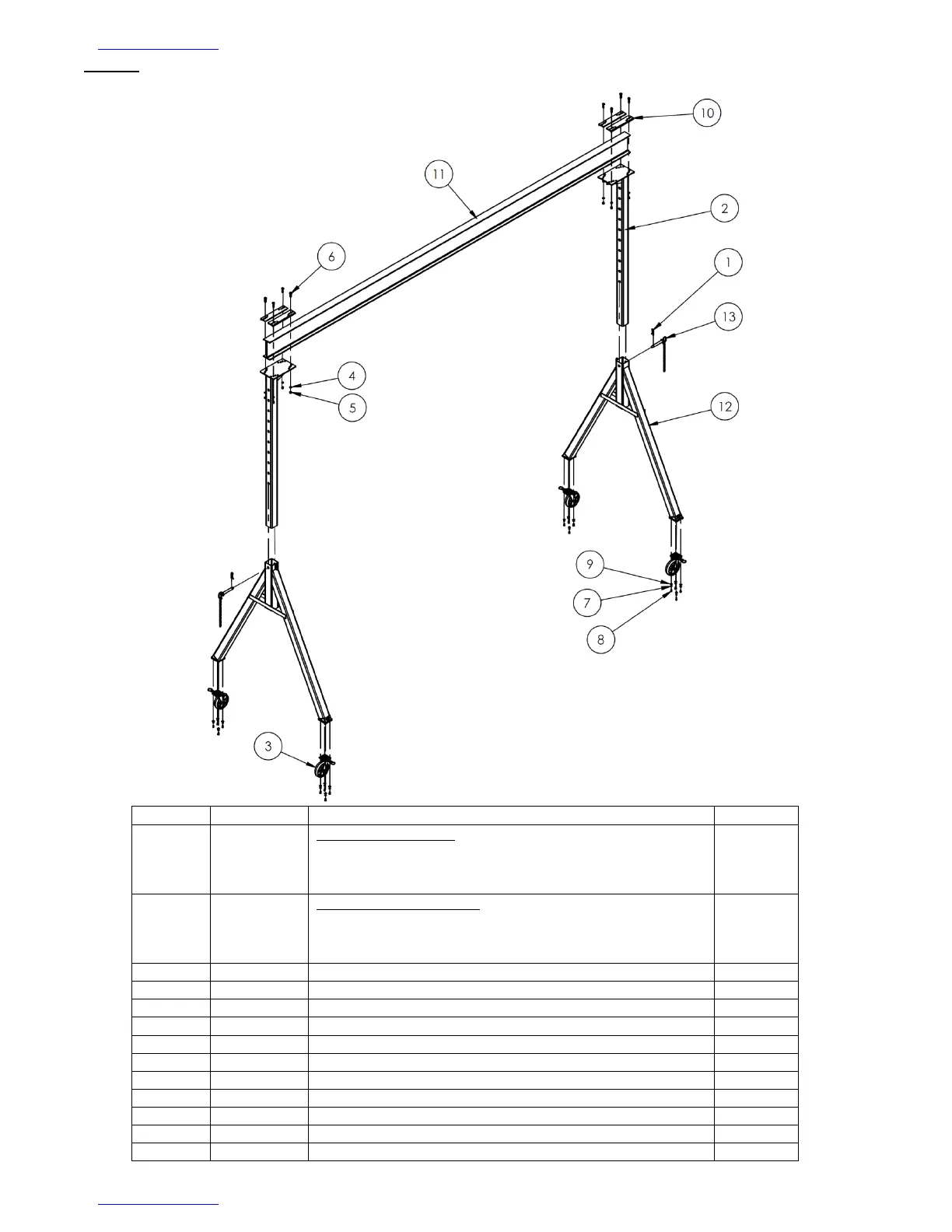

FIG. C: AHS-2-20-12, AHS-2-20-14, & AHS-2-20-16 Exploded View & Bill of Materials
28-006-071
Item no.
Part no.
Description
Quantity
1
28-514-016
28-514-017
28-514-017
Frame, leg assembly:
AHS-2-20-12
AHS-2-20-14
AHS-2-20-16
2
2
2
2
28-514-009
28-514-010
28-514-124
Assembly frame, upright:
AHS-2-20-12
AHS-2-20-14
AHS-2-20-16
2
2
2
3
16-132-249
GFN-8/2-S locking caster
4
4
33626
½ in. zinc-plated lock washer
8
*5
19211-A
½ in. – 13 A325 structural nut
8
*6
19211-B
½ in. – 13 x 2 in. A325 structural bolt
8
7
33620
5
/
16
in. zinc-plated lock washer
16
8
11053
5
/
16
in. – 18 x ¾ in. HHCS #2 zinc-plated bolt
16
9
33006
5
/
16
in. zinc-plated USS flat washer
16
10
28-516-053
Weldment, I-beam clamp
4
11
28-014-392
Frame, domestic steel I-beam
1
12
28-612-003
1 in. x 7 in. retaining pin
2
13
45282
#6 hitch pin
2
*Part numbers 19211-A & 19211-B equivalent to, and interchangeable with, part no. 0129020.
