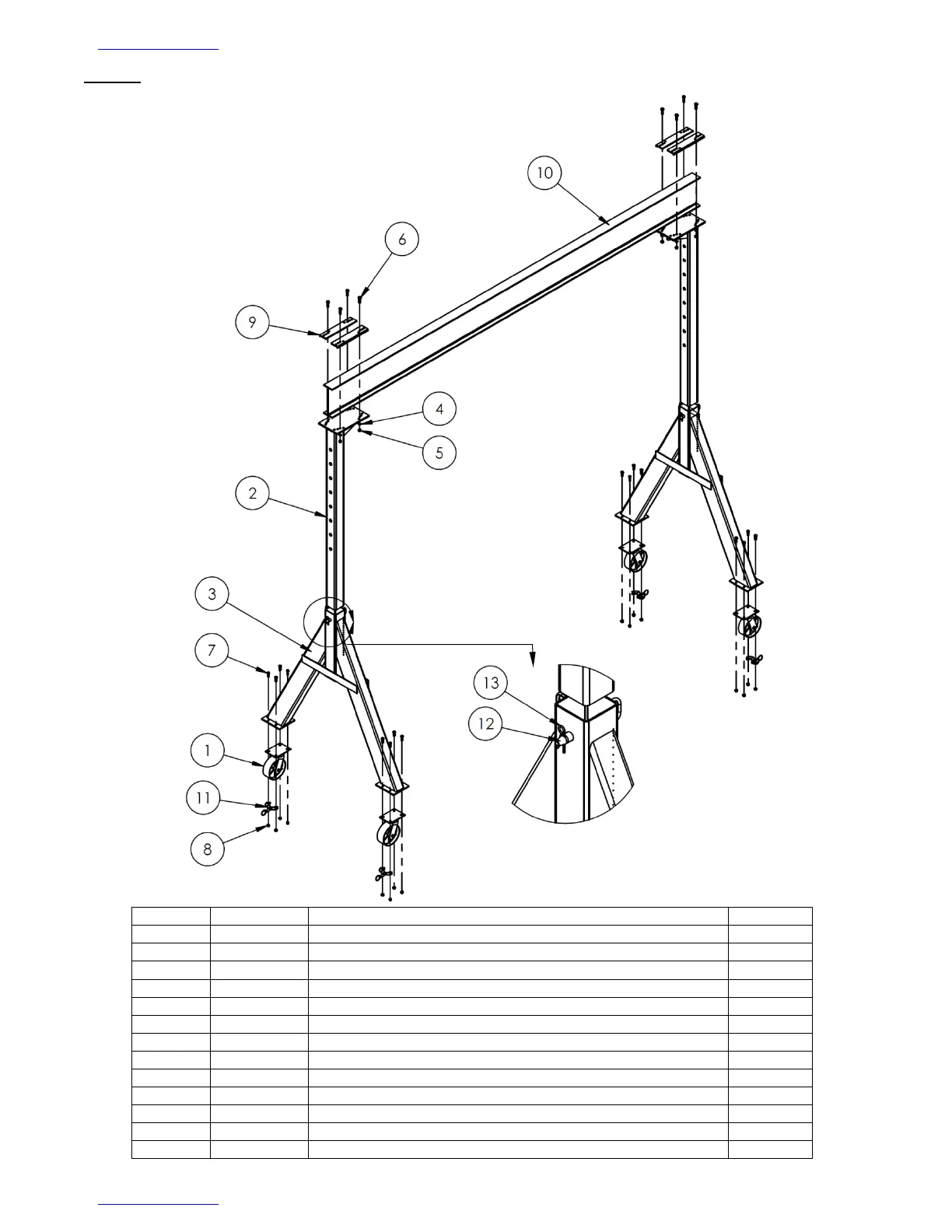

FIG. M: AHS-10-15-10 Exploded View & Bill of Materials (28-006-215)
Item no.
Part no.
Description
Quantity
1
16-132-243
8 x 3 ductile steel caster
4
2
28-514-157
Assembly frame, upright
2
3
28-514-156
Frame, leg assembly
2
4
33626
½ in. zinc-plated lock washer
8
5
19211-A
½ in. -13 A325 structural nut
8
6
19211-B
½ in. -13 x 2in. A325 structural bolt
8
7
11209
½ in. – 13 x 1½ in. zinc-plated HHCS #2 bolt
16
8
37030
½ in. – 13 nylon insert lock nut
16
9
28-516-053
Beam clamp (either spur clamp or welded beam clamp)
4
10
28-014-393
Frame, domestic steel I-beam
1
11
16-132-305
Batwing, caster position lock
4
12
28-612-003
1 in. x 7 in. retaining pin
2
13
45282
#6 hitch pin
2
*Part numbers 19211-A & 19211-B equivalent to, and interchangeable with, part no. 0129020.
