TABLE OF CONTENTS Rev. 5/23/2025 AHS MANUAL
TABLE OF CONTENTS Copyright 2022 Vestil Manufacturing Corp. Page 11 of 26

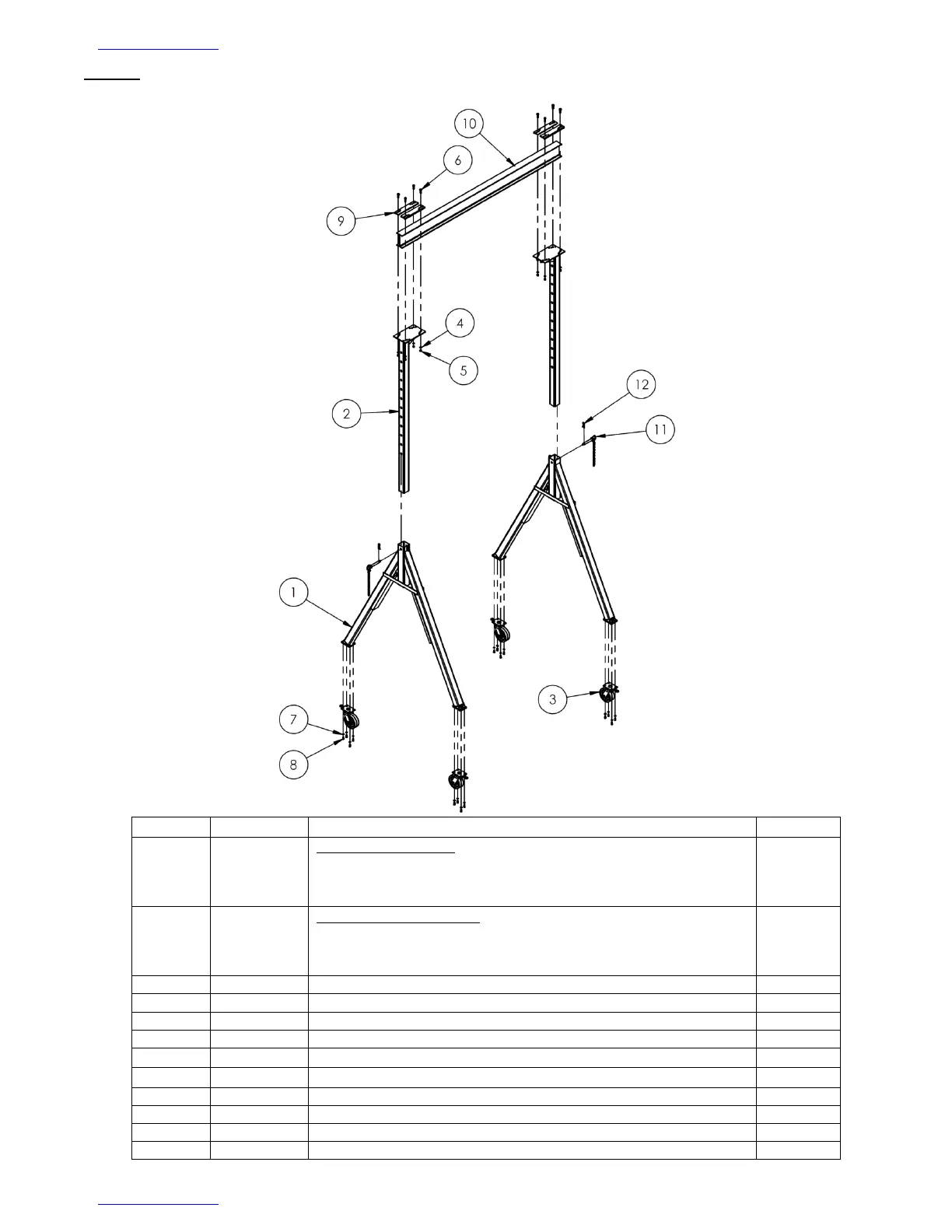

FIG. G: AHS-6-10-12, AHS-6-10-14, & AHA-6-10-16 Exploded View & Bill of Materials
28-006-080
Item no.
Part no.
Description
Quantity
1
28-514-019
28-514-020
28-514-020
Frame, leg assembly
AHS-6-10-12
AHS-6-10-14
AHS-6-10-16
2
2
2
2
28-514-009
28-514-010
28-514-124
Assembly frame, upright
AHS-6-10-12
AHS-6-10-14
AHS-6-10-16
2
2
2
3
16-132-064
8in. x 3in. phenolic 4-way swivel lock caster
4
4
33626
½ in. zinc-plated lock washer
8
5
19211-A
½ in. -13 A325 structural nut
8
6
19211-B
½ in. -13 x 2in. A325 structural bolt
8
7
33624
7
/
16
in. – 14 zinc-plated lock washer
16
8
13155
7
/
16
in. – 14 UNC x 1 in. zinc-plated HHCS #5 bolt
16
9
28-516-053
Beam clamp (either spur clamp or welded beam clamp)
4
10
28-014-387
Frame, domestic steel I-beam
2
11
28-612-003
1 in. x 7 in. retaining pin
2
12
45282
#6 hitch pin
2
*Part numbers 19211-A & 19211-B equivalent to, and interchangeable with, part no. 0129020.
