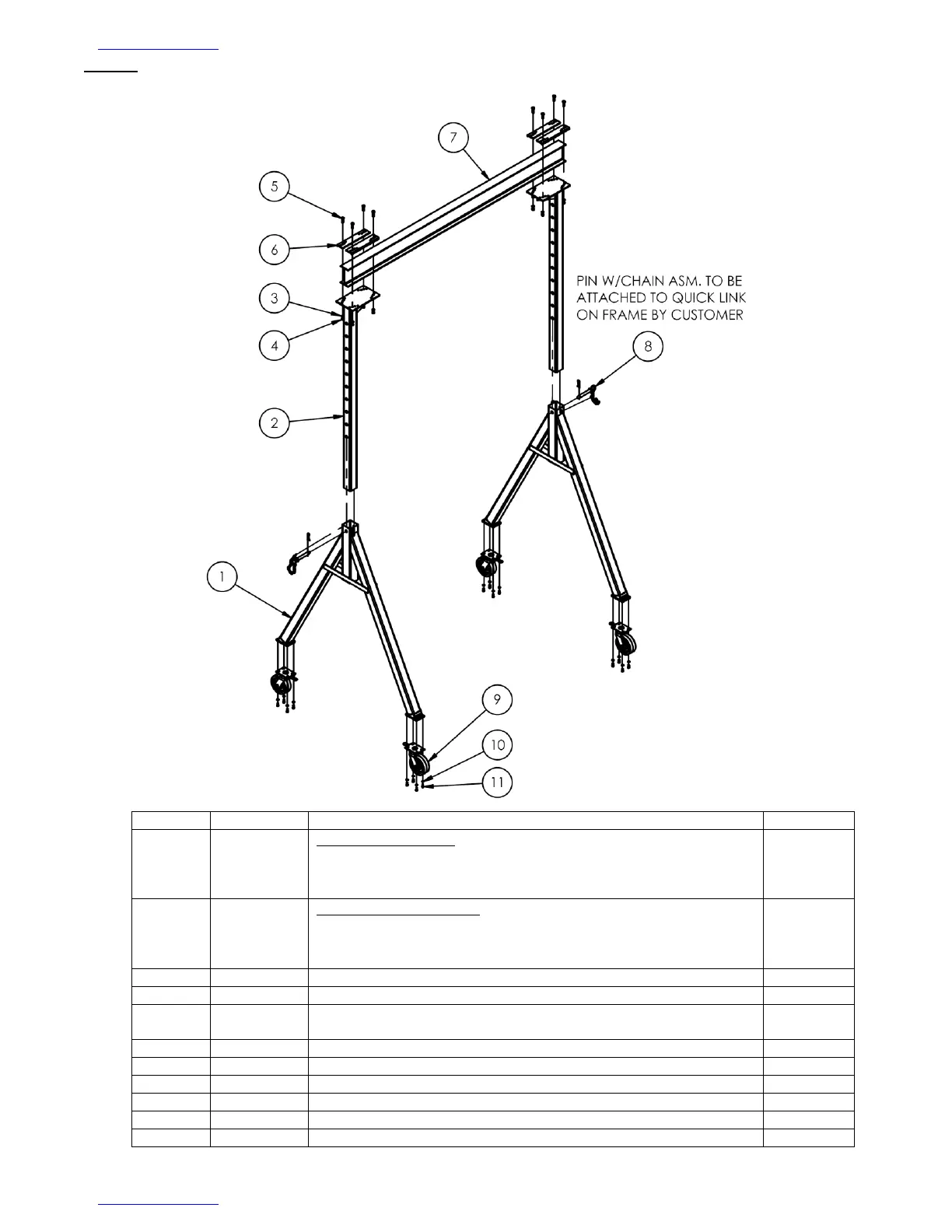

FIG. D: AHS-4-10-12, AHS-4-10-14, & AHS-4-10-16 Exploded View & Bill of Materials
28-006-074
Item no.
Part no.
Description
Quantity
1
28-514-016
28-514-017
28-514-017
Frame, leg assembly
AHS-4-10-12
AHS-4-10-14
AHS-4-10-16
2
2
2
2
28-514-009
28-514-010
28-514-124
Assembly frame, upright
AHS-4-10-12
AHS-4-10-14
AHS-4-10-16
2
2
2
3
33626
LOCK WASHER Z PLATED, Ø 1/2
8
*4
19211-A
Ø1/2-13 NUT - COMES W/BOLT IN COMBO #19211
8
*5
19211-B
Ø1/2-13 x 2" A325 BOLT(ORDER COMBO #19211
W/NUT)
8
6
28-516-053
WELDMENT, I-BEAM CLAMP
4
7
28-014-387
FRAME, DOMESTIC STEEL I-BEAM
1
8
28-612-003
ASSEMBLY, PIN ADJUSTMENT W/CHAIN
2
9
16-132-064
Ø8" x 3" PHENOLIC 4 WAY SWIVEL LOCK CASTER
4
10
33624
LOCK WASHER, Z PLATED, Ø 7/16
16
11
13155
HHCS #5 Z PLATED, GRADE 5, 7/16-14 UNC x 1 LG.
16
*Part numbers 19211-A & 19211-B equivalent to, and interchangeable with, part no. 0129020.
