TABLE OF CONTENTS Rev. 5/23/2025 AHS MANUAL
TABLE OF CONTENTS Copyright 2022 Vestil Manufacturing Corp. Page 20 of 26
6
Item no.
Part no.
Description
Quantity
5
33626
½ in. lock washer
8
*6
19211-A
½ in. – 13 structural nut
8
*7
19211-B
½ in. – 13 x 2 in. bolt
8
10 or 11
28-516-053
Welded beam clamp
4
*Part numbers 19211-A & 19211-B equivalent to, and interchangeable with, part no. 0129020.
5
7
10
or
11
Beam bracket
Upright
3
I-beam
1
Lower beam flange

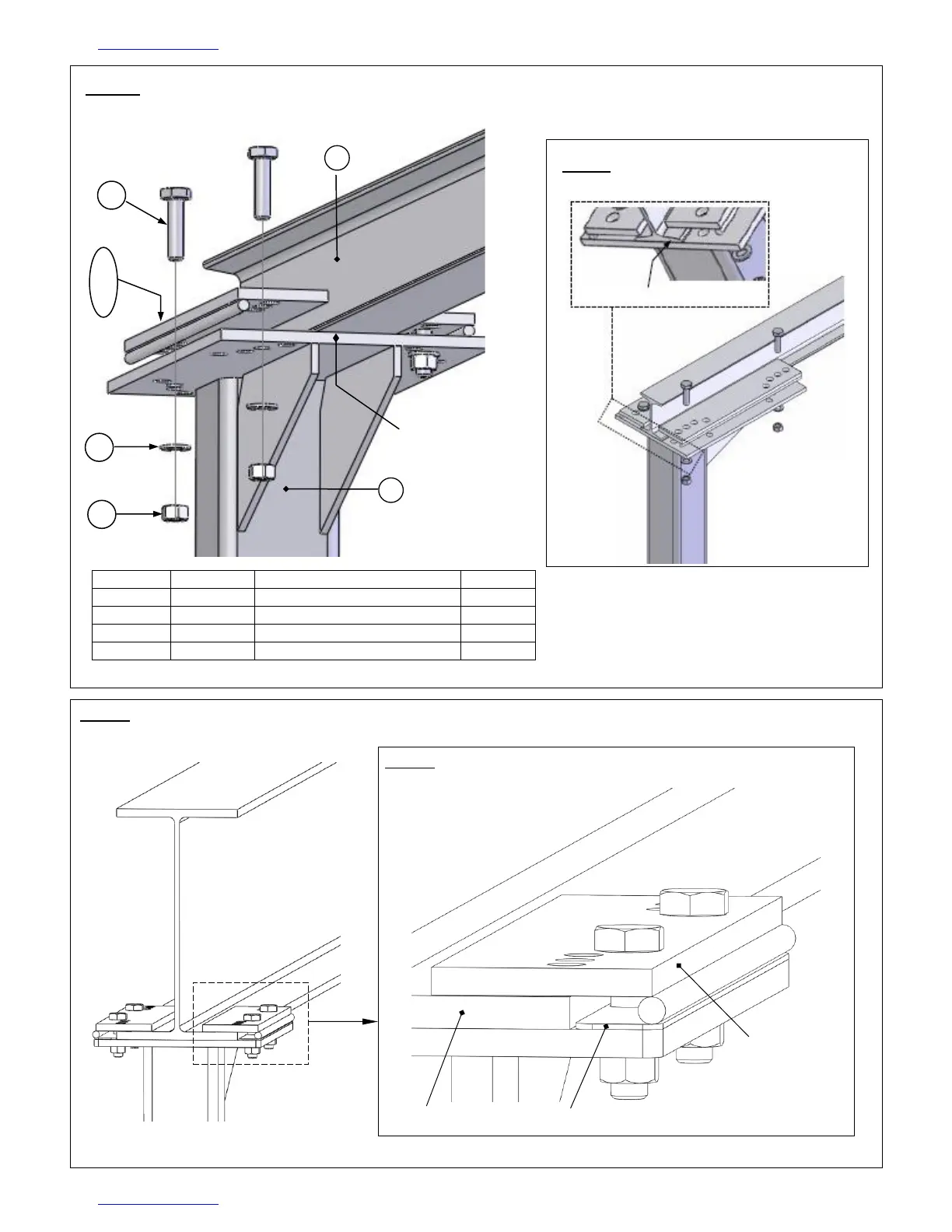

FIG. 2D: Top view of beam connection
to upright
FIG. 2C: Exploded Parts View of Beam Clamp Connection to Beam
Bracket
FIG. 2E: Beam clamp connection to beam bracket [Models AHS-6-20-12, AHS-6-20-14, AHS-6-20-16, AHS-8-
20-12, AHS-8-20-14 & AHS-8-2016]
FIG. 2F: Close-up view of connection including shim
Shim
Beam flange
Beam clamp
