TABLE OF CONTENTS Rev. 5/28/2025 AHA MANUAL
TABLE OF CONTENTS Copyright 2020 Vestil Manufacturing Co. Page 16 of 24

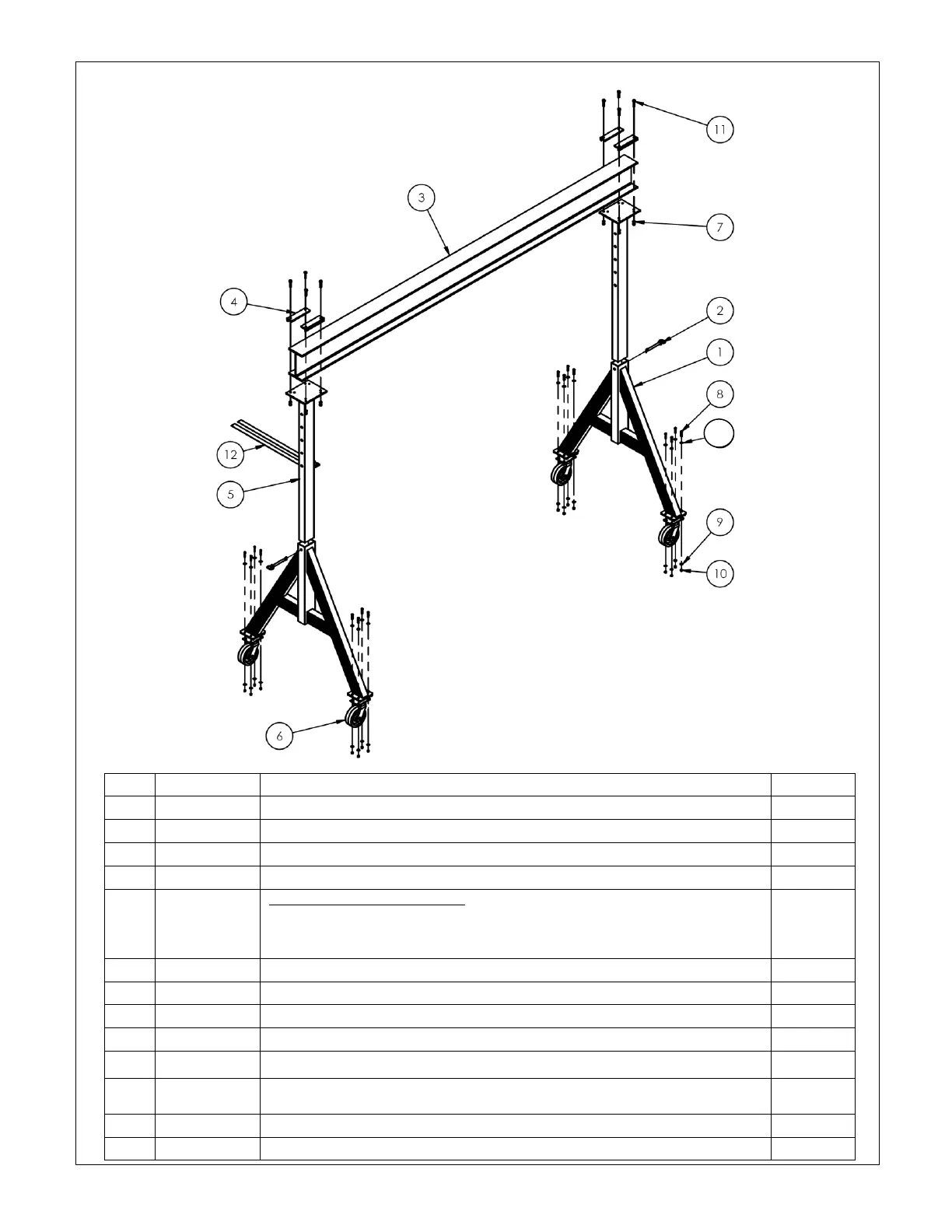

FIGURE 12: Exploded View of AHA-6-15-8, AHA-6-15-10, & AHA-6-15-12
Item
Part no.
Description
Quantity
1
28-514-189
Leg set weldment
2
2
28-112-007
Pin, retaining, ¾ in. x 6 in. usable length
2
3
28-014-358
12 in. (H) x 7 in. (W) x 180 in. (L) heavy duty aluminum I-beam
1
4
28-516-061
I-beam clamp weldment
4
5
28-514-233
28-514-234
28-514-235
Adjustable upright weldment (only sold in pairs)
AHA-6-15-8
AHA-6-15-10
AHA-6-15-12
2
2
2
6
16-132-064
Caster, swivel, 4 PSL, 8 x 3 4 1/2 x 6 1/4 TP
4
7
33622
3
/
8
in. zinc-plated lock washer
8
8
11109
Hex bolt, gr. A, zinc plated,
3
/
8
in. – 16 x 1
1
/
2
” HHCS, zinc plated
16
9
33008
Flat washer, low carbon, USS, zinc plated,
3
/
8
in.
16
10
36106
Hex nut, zinc finish,
3
/
8
in. – 16
16
11
1134585
½ in. – 13 x 2½ in. A325 galvanized structural nut & bolt
½ in. -13 A325 galvanized structural nut & bolt
8
12
28-025-003
Strap
2
13
33626
3
/
8
in. lock washer, zinc plated
8
28-006-261
31
13
