Table of Contents Rev. 12/9/2019 AHA MANUAL
Table of Contents Copyright 2019 Vestil Manufacturing Corp. Page 14 of 24
UU

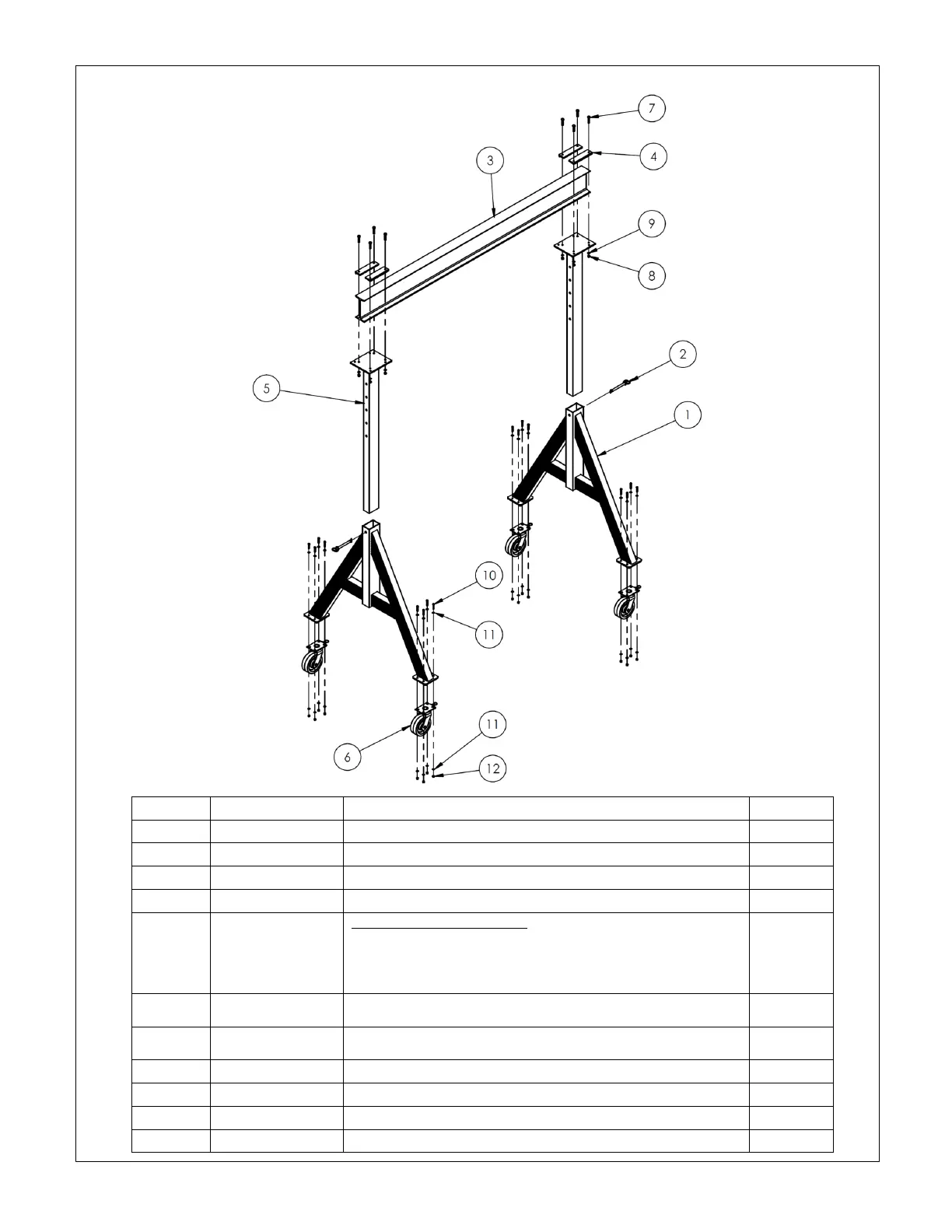

FIG. 10
UU
: Exploded view of models AHA-6-10-8, AHA-6-10-10, & AHA-6-10-12
Item
Part no.
Description
Quantity
1
28-514-189 Frame, leg set weldment 2
2
28-112-007 Pin, retaining, ¾ in. x 6 in. 2
3
28-014-356 10 in. (H) x 4.66 in. (W) x 120 in. (L) aluminum I-beam 1
4
28-516-054 I-beam clamp weldment 4
5
28-514-233
28-514-234
28-514-235
Adjustable upright weldment: (when ordering replacements,
only sold as a pair)
AHA-6-10-8
AHA-6-10-10
AHA-6-10-12
2
2
2
6
PH-F-8/3-S-4PSL
(16-132-064)
8in. x 3in. phenolic 4-way swivel lock caster 4
7 & 8
11134585
½ in. – 13 x 2½ in. A325 galvanized structural nut & bolt
½ in. -13 A325 galvanized structural nut & bolt
8
9
33626 ½ in. zinc-plated lock washer 8
10
11109
3
/
8
in. – 16 x 1
1
/
2
in. HHCS #2 zinc-plated bolt 16
11
33008
3
/
8
in. USS zinc-plated flat washer 32
12
37024
3
/
8
in. Nylock insert nut 16
