TABLE OF CONTENTS Rev. 5/28/2025 AHA MANUAL
TABLE OF CONTENTS Copyright 2020 Vestil Manufacturing Co. Page 13 of 24

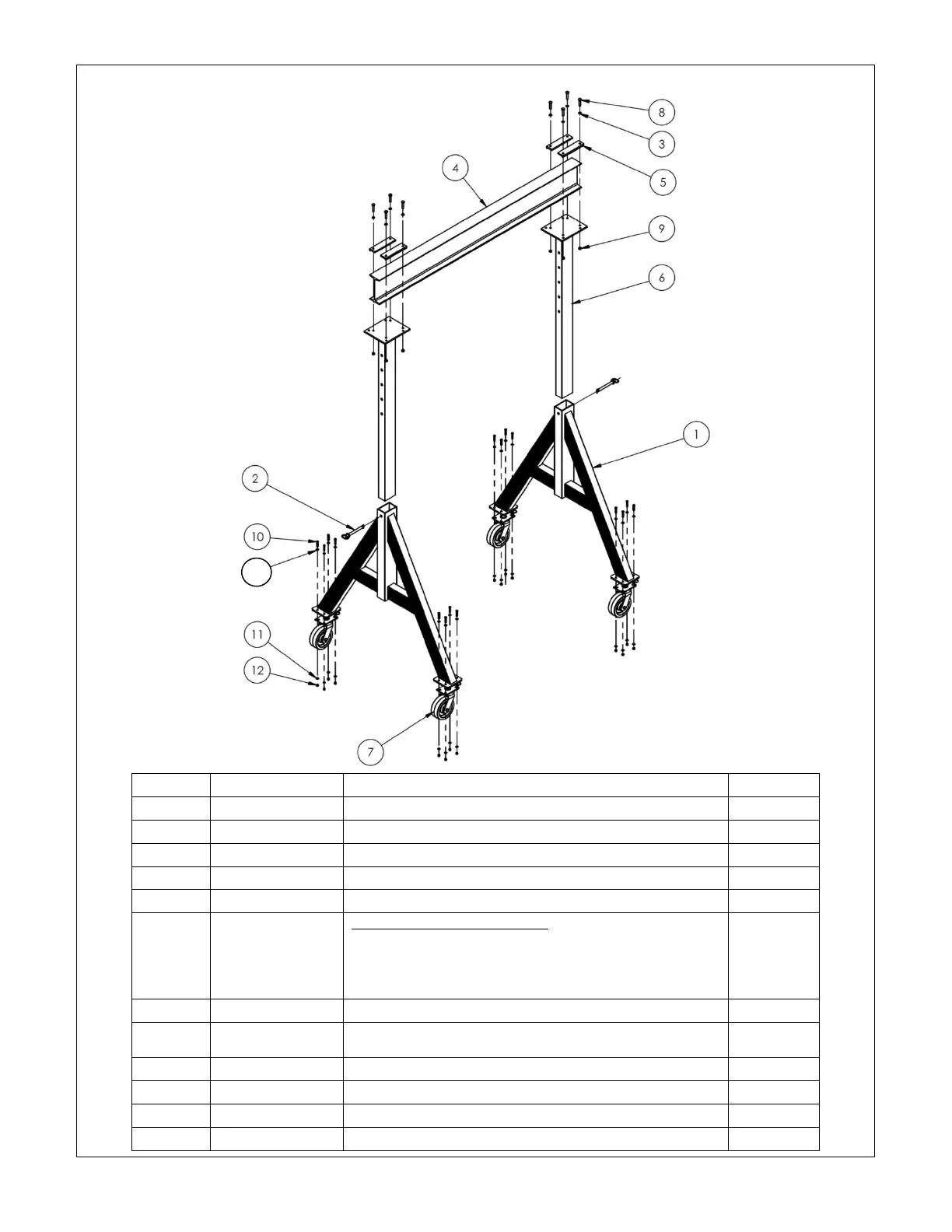

FIGURE 9: Exploded View of AHA-6-8-8, AHA-6-8-10, & AHA-6-8-12
Item
Part no.
Description
Quantity
1
28-514-189
Leg set weldment
2
2
28-112-007
Pin, retaining, ¾ in. x 6 in. usable length
2
3
33626
½ in. zinc-plated lock washer
8
4
28-014-355
10 in.(H) x 4.66 in. (W) x 96 in. (L) aluminum I-beam
1
5
28-516-054
I-beam clamp weldment
4
6
28-514-233
28-514-234
28-514-235
Adjustable upright weldment: (when ordering
replacements, only sold as a pair)
AHA-6-8-8
AHA-6-8-10
AHA-6-8-12
2
2
2
7
16-132-064
8in. x 3in. phenolic 4-way swivel lock caster
4
8 & 9
11134585
½ in. – 13 x 2½ in. A325 galvanized structural bolt
½ in. -13 A325 galvanized structural nut
8
10
11109
3
/
8
in. – 16 x 1
1
/
2
in. HHCS #2 zinc-plated bolt
16
11
33008
3
/
8
in. USS zinc-plated flat washer
16
12
36106
3
/
8
in. - 16 hex nut, zinc plated
16
13
33622
3
/
8
in. lock washer, zinc plated
16
28-006-252
31
13
