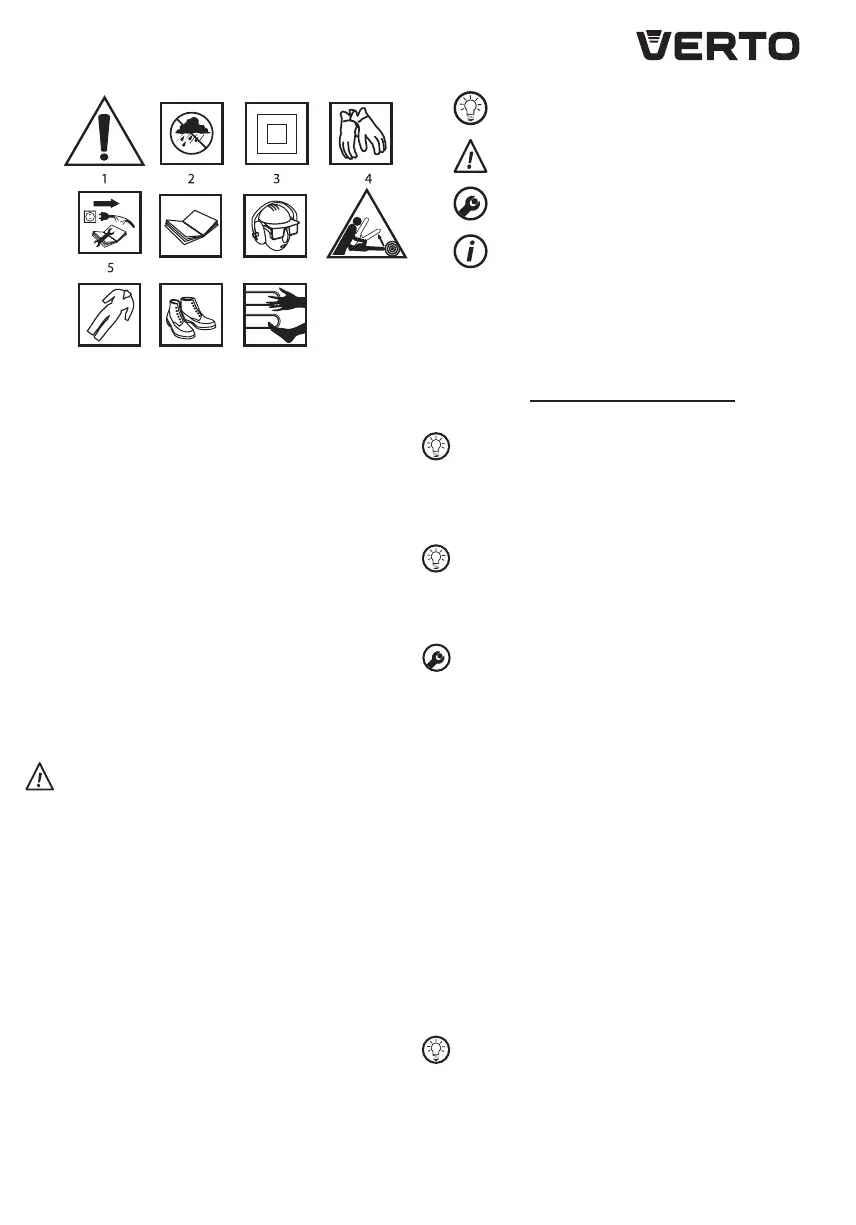

EXPLICAREA PICTOGRAMELOR.
6 7 8
9 10 11
1. Fii foarte atent.
2. Evită umezeala.
3. Clasa a doua de protejare.
4. Utilizează mănuşi de protecţie.
5. Inainte de a începe orice activitate de deservire sau de reparaţie,
deconectează conductorul de alimentare cu tensiune.
6. Ia cunoştinţă cu înstrucţiunile de deservire, respectă avertizările
şi condiţiile de securitate cuprinse în ele!
7. Trebuie să foloseşti mijloace de protecţie personală
(cască,ochelari,antifoane).
8. Pericol în urma efectului de recul.
9. Foloseşte îmbrăcăminte de protecţie.
10. Foloseşte încălţăminte de protecţie.
11. Nu apropia membrele de elementele tăietoare.
CONSTRUCTIA SI DESTINATIA
Ferăstrăul cu lanţ este utilaj manual, este acţionat de motor monofazic
cu colector. Ferestrăul cu lanţ nu necesită împământare ( clasa a
doua de protejare). Asemenea utilaj este destinat pentru efectuarea
lucrărilor în grădinile de pe lângă casă. Ferăstrăul acesta poate servi
la tăierea copacilor, crengilor, lemnelor de foc cât şi la alt fel de lucrări
care necesită tăierea lemnului. Ferăstrăul cu lanţ este utilaj destinat
exclusiv de a utilizat la lucrări de amatori.
Nu este permis de a utiliza utilajul în dezacord cu destinaţia lui.
DESCRIEREA PGINILOR GRAFICE
Numerele de mai jos se referă doar la elementele utilajului prezentat în
paginile grace ale prezentei instrucţiuni.
1. Dopul oriciului de umplerea rezervorului cu ulei
2. Mânierul din faţă
3. Maneta frânei (apărătoarea palmei)
4. Surubul de reglarea întinderii lanţului
5. Piuliţa de siguranţă
6. Scutul ghidajului lanţului
7. Indicatorul nivelului de ulei
8. Dispozitiv de xarea cablului de alimentare
9. Butonul de blocarea întrerupătorului
10. Mânierul din spate
11. Intrerupătorul
12. Ghiara de contrafort
13. Ghidajul (şina)
14. Lanţul
15. Roata lanţului la ghidaj
*Pot apare mici diferenţe între gură şi produs.
DESCRIEREA SEMNELOR GRAFICE
ATENTIE
AVERTISIMENT
MONTAJ / ASEZARI
INFORMATII
INZESTRAREA SI ACCESORIILE
1. Ghidajul (şina) – 1 buc
2. Lanţul – 1 buc
3. Apărătoarea ghidajului – 1 buc
4. Rezervorul de uluei – 1 buc
5. Cheie – 1 buc
PREGATIREA PENTRU LUCRU
TRANSPORTAREA FERASTRAULUI CU LANT
Inainte de a transporta ferăstrăul cu lanţ tăietor, totdeauna scoate
ştecărul cablului de alimentare cu tensiune din priza reţelei şi
bagă apărătoarea pe ghidaj şi pe lanţ. Transportând ferăstrăul
trebuie ţinut de mânierul din faţă. Dacă este necesară executarea
a mai multor operaţii de tăiere, între operaţii, ferăstrăul trebuie
oprit cu întrerupătorul lui.
MONTAREA GHIDAJULUI SI LANTULUI FERASTRAULUI
Pentru ajustarea întinderii lanţului serveşte bulonul şi şurubul
de reglare. Foarte principal este ca, în timpul montării ghidajului,
bulonul de pe şurubul de reglare să intre în oriciul ghidajului.
Rotind şurubul de reglarea lanţului, bulonul poate deplasat
înainte şi napoi. Aceste elemente trebuie ajustate corespunzător
înainte de montarea ghidajului în ferăstrău.
Ferăstrăul cu lanţ trebuie deconactat de la sursa de alimentare cu
tensiune.
• Maneta frânei (3) trebuie să se ae în poziţia superioară ( verticală)
(g. A).
• Desfă piuliţa de xarea ghidajului (5) şi scoate apărătorea ghidajului
lanţului (6).
• Pune lanţul (14) pe ghidaj (13) şi pe roata lanţului ghdajului (15).
• Aşează lanţul (14) pe roata de acţionare.
• Ghidajul (13) se introduce pe şurubul de conducere (a) (g. B).
• Glisează ghidajul (13) împingând-ul în direcţia roţii de acţionarea
lanţului, în aşa mod, încât verigile lanţului să se ae în canalul
ghidajului (şinei) (13).
• Verică dacă bulonul (b) de pe şurubul de ajustarea întinderii
lanţului (4) se aă la mijlocul oriciului inferior (c) al ghidajului (13),
(dacă este necesar trebuie reglat) (g. B).
• Pune apărătoarea ghidajului (6) la locul ei înşurubându-o delicat cu
piuliţa de xarea (5).
• Cu ajutorul şurubului de întindere (4) ajustează întinderea
corespunzătore a lanţului ferăstrăului. Lanţul este corect întins
atunci când, la mijlocul ghidajului poziţionat orizontal, se dă „ridicat”
circa 3 – 4 mm.
• Tinând de partea superioară a ghidajului, trebuie strânsă sigur
piuliţa de xare (5).
Inainte de a monta ghidajul şi lanţul, trebuie vericată aşezarea
tăişului lanţului, (aşezarea corectă a lanţului este arătată pe
ghidaj). In timpul montării şi vericării lanţului, totdeauna trebuie
să ai pe mâini mănuşi pentru a evita o eventuală rănire cu tăişurile
lanţului.
