fino del límite de corriente. activar/desactivar el aparato. El aparato está
activado si el LED C.C. (7) o el LED C.V. (8) está
encendido.
4 Ajuste C.C.: Selector giratorio para ajustar el
límite de corriente.
10 Borne de salida (+): Para conectar el borne
positivo de la carga.
5 Ajuste C.V.: Selector giratorio para ajustar la
tensión de salida.
11 carcasa: conexión a tierra
6 Ajuste fino C.V.: Selector giratorio para el ajuste
fino de la tensión de salida.
12 Borne de salida (-): Para conectar el borne
negativo de la carga.
5. Funcionamiento
5.1 Introducción
El aparato es una fuente de alimentación DC muy precisa con salida regulable. Es posible utilizar esta salida
para tensión
Es posible ajustar la tensión de salida entre 0 V y 30 V si el aparato está en el modo de tensión continua (C.V.).
En este modo, también es posible ajustar el límite de corriente (máx. ± 12 A) de forma arbitraria.
En el modo corriente continua, es posible ajustar la corriente de salida de forma continua entre 0 y 10 A .
La salida de corriente y la salida de tensión se visualizan en pantallas LED.
5.2 Utilizar el aparato como fuente C.V.
1. Gire los botones [3] y [4] completamente hacia la derecha antes de activar el aparato.
2. Active el aparato.
3. Utilice el botón [5] para seleccionar una tensión que casi coincida con el valor deseado.
4. Utilice el ajuste fino [6] para seleccionar el valor exacto.
El indicador C.V. se iluminará.
5.3 Conectar una carga

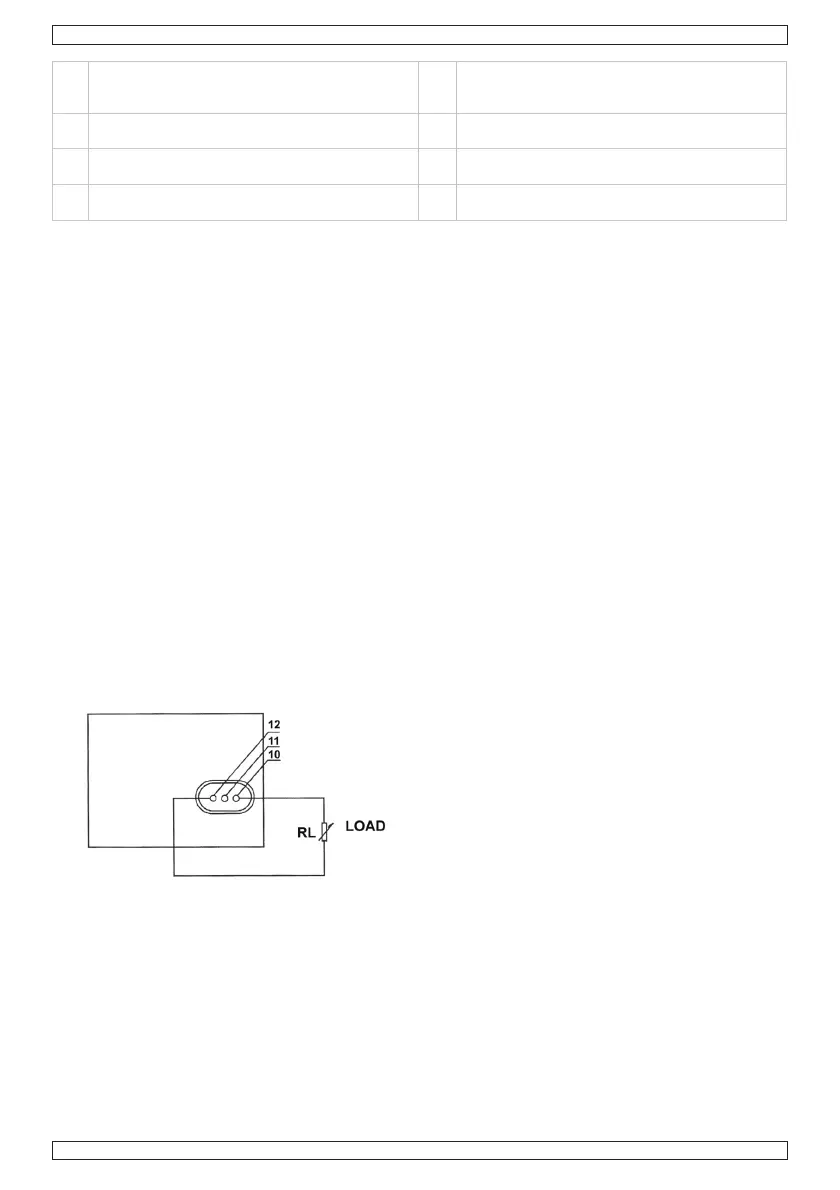

x La carga está conectada como se indica en el dibujo.
x La corriente de salida [1] y la tensión de salida [2] se visualizarán en la pantalla en cuanto el aparato esté
activado.
x El indicador C.V. [8] se iluminará si el aparato está en el modo C.V.
x El LED C.V. está apagado y el LED C.C. se iluminará si la pantalla Amp visualiza un valor que sobrepase el
valor introducido. Si fuera el caso, el aparato activará automáticamente el modo de límite de corriente.
Instale una carga con la que el aparato puede funcionar normalmente.
5.4 Utilizar el aparato como fuente C.C.
1. Active el aparato con el interruptor ON/OFF [9].
2. Gire los botones [5] y [6] completamente hacia la derecha y gire los botones [3] y [4] completamente
hacia la izquierda.
3. Conecte la carga.
4. Ajuste [3] y [4] hasta que alcance la corriente deseada.
El indicador C.C. se iluminará y el indicador C.V. está apagado.
5.5 Ajustar el límite de corriente en el modo C.V.
1. Ponga los botones [3] y [4] en la posición máxima.
2. Ahora, puede ajustar el límite de corriente de forma arbitraria (máx. ± 12A).
