Lo spessore del corpo del mobile deve essere di almeno
16 mm e massimo 19 mm.
-
Per il montaggio dell'anta di un mobile a due ante consi‐
derare la posizione dei giunti.

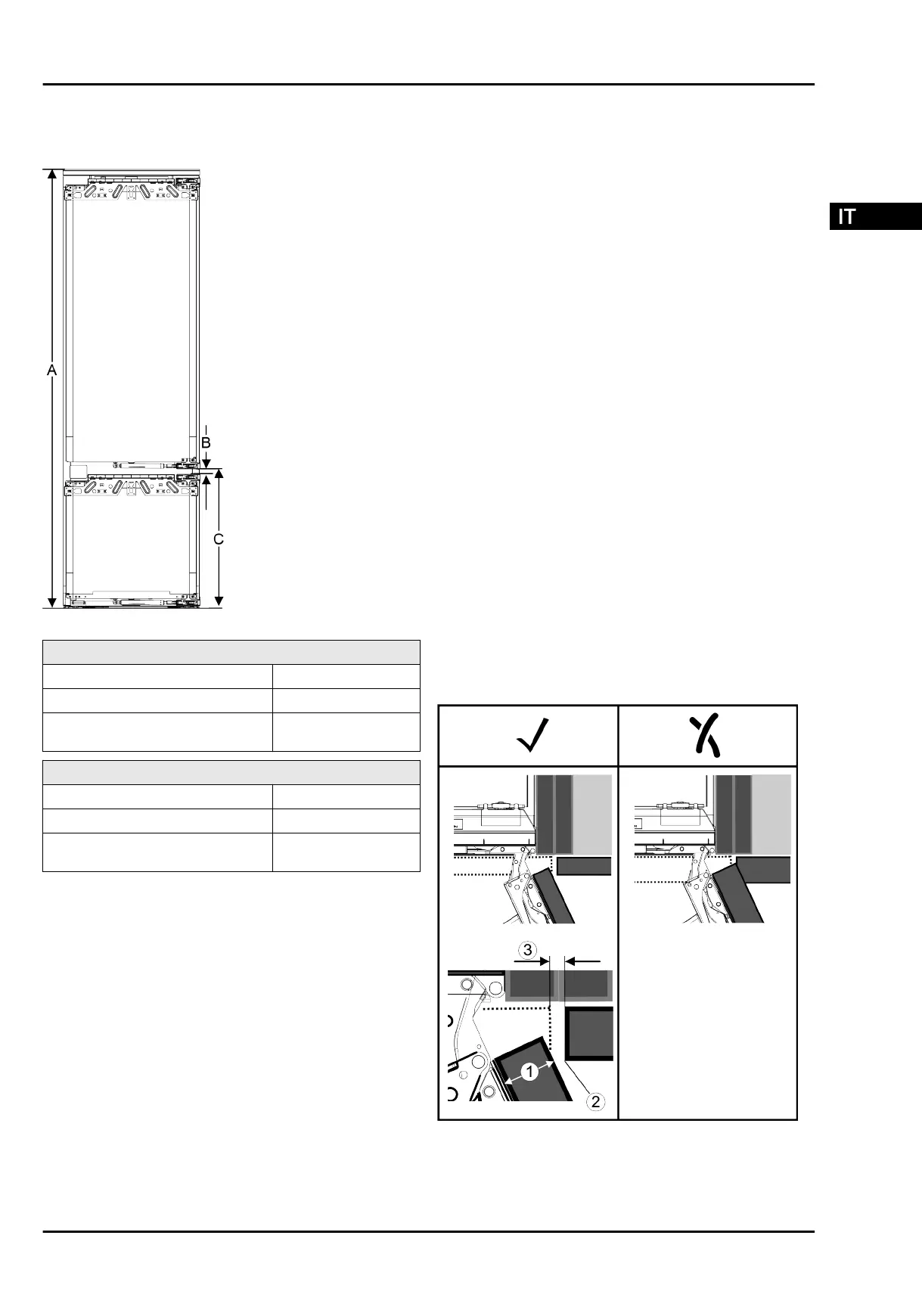

Fig. 66 Posizione giunti frontale del mobile a due ante
Altezza nicchia 178-2 cassetti
Altezza apparecchiatura (A) ( mm) 1770
Distanza (B) ( mm) 15
Posizione fessura (C) anta fissa
( mm)
549+15 (21 5/8 + 5/8)
Altezza nicchia 178-3 cassetti
Altezza apparecchiatura (A) ( mm) 1770
Distanza (B) ( mm) 15
Posizione fessura (C) anta fissa
( mm)
695+15 (27 3/8 + 5/8)
Altra anta del mobile sopra, sotto o di fianco:
-
La fessura verticale tra le ante del mobile deve essere di
4 mm.
-
La fessura orizzontale tra le ante del mobile deve essere
di 4 mm. Verificare qui le caratteristiche per evitare urti.
(vedere 15.3 Regolazione della fessura senza collisione)
Peso e cerniere:
-
Con frontali del mobile pesanti la cerniera è sottoposta
a sollecitazioni molto forti. Probabile che la cerniera si
danneggi. Considerare il peso massimo indicato per il
vostro apparecchio nel catalogo.
-
Se il frontale del mobile dovesse superare il peso
massimo consentito, può essere utile un apparecchio con
tecnologia per sportello a traino, dato che il peso è soste‐
nuto da diverse cerniere a tazza del mobile.
-
Se si utilizzano frontali di mobili lunghi che sporgono
molto oltre le apparecchiature, si consiglia una cerniera
supplementare della porta (ad es. Kamat), che deve
avere rigorosamente lo stesso punto di rotazione della
cerniera della porta fissa installata sulla propria apparec‐
chiatura. Utilizzando una cerniera aggiuntiva (Kamat), il
peso viene alleggerito su diversi punti. Per i frontali alti
dei mobili si raccomanda l’uso di un raccordo di compen‐
sazione fresato per contrastare la distorsione (convessa/
concava).
15.2 Montaggio frontale(i) del mobile
Durante il montaggio considerare:
- Il frontale del mobile deve essere installato simmetrica‐
mente alla porta del frigorifero.
- Il frontale del mobile adiacente è esattamente allo stesso
livello.
- Il frontale del mobile adiacente ha la stessa area di
raggio del frontale dell'apparecchio.
- Il frontale del mobile è piatto e privo di tensioni.
- Il frontale del mobile ha una regolazione di profondità
minima di circa 2 mm rispetto al corpo.
u
Installare l’apparecchiatura nella nicchia.
u
Fissare il frontale del mobile alla porta dell’apparecchia‐
tura.
u
Verificare che il frontale del mobile non urti.
(vedere 15.3 Regolazione della fessura senza collisione)
15.3 Regolazione della fessura senza
collisione
Una volta installato il(i) frontale(i) del mobile, verificare che i
frontali dei mobili non collidano.
Fig. 67
(1)
Spessore frontale (FD) (3) Dimensione della fessura
(S)
(2) Area di raggio (R)
Frontali del mobile
* A seconda del modello e delle dotazioni 49
